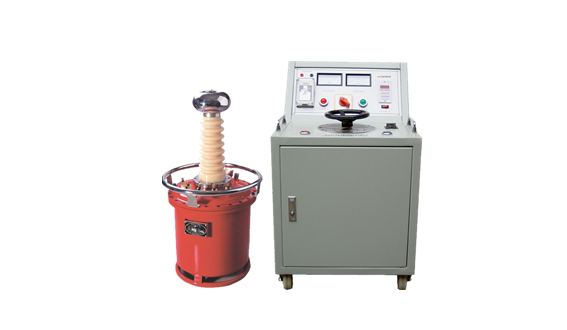

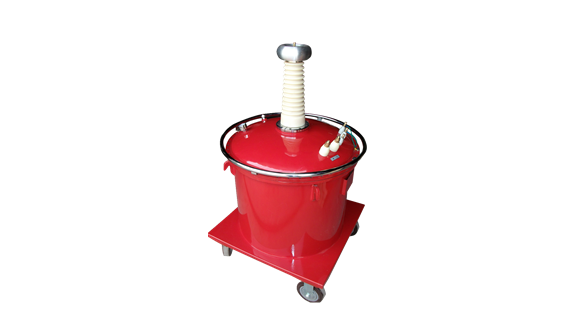

YDQ(J·Z)系列充气式轻型试验变压器和YD(J·z)系列油式试验变压器是发电厂、电力部门、电器工厂和科研单位使用广泛、不可缺少的设备。YDQ充气式试验变压器与传统的YD油式试验变压器相比,在绝缘介质上采用六氟化硫(SF6)气体,具体材质优、工艺新、体积小、质量轻、外形美、无油污、不需静止等待,便于携带操作等优点。YDQ系列产品的各项技术指标达到JB/T94-11999际准,产品多次受到湖北省武汉市质量技术监督局的测试,考核和认可。
本系列试验变压器采用了多项新技术、新工艺。其特点有:铁心卧式布置、重心低;箱体与铁心线圈同心式布置;设有平衡线圈以减少漏磁损耗:采用薄纸筒加强型充气式(SF6)结构,绝缘裕度大。外壳以薄壁弧拱形结构辅以撑板。做到了重量轻、机械强度高,便于搬运和现场使用。
HNYDQ(J.Z)系列超轻型充气式试验变压器参数 | ||||||
输入电压 | 200 V | 200 V | 400 V | 400 V | 400 V | 400 V |
输出电压 | 50 kV | 100 kV | 150 kV | 200kV | 250 kV | 300 kV |
阻抗电压 | <8% | <8% | <8% | <10% | <10% | <10% |
空载电流 | ≤6% | ≤6% | ≤6% | ≤5% | ≤5% | ≤5% |
波形畸变 | <2% | <2% | <2% | <2% | <2% | <2% |
注:
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线:027-86839376
HNBPXZ-1800 调频式串联谐振耐压装置 | HNVLF-1900 超低频高压发生器 | HNDBP-2000倍频耐压综合特性测试仪 | HNZGF直流高压发生器 |
HNYDQ(J.Z)系列超轻型充气式试验变压器参数 | |||||||||
输入电压 | 200V | 200V | 400V | 400V | 400V | 400V | |||
输出电压 | 50kV | 100kV | 150kV | 200kV | 250kV | 300kV | |||
阻抗电压 | <8% | <8% | <8% | <10% | <10% | <10% | |||
空载电流 | ≤6% | ≤6% | ≤6% | ≤5% | ≤5% | ≤5% | |||
波形畸变 | <2% | <2% | <2% | <2% | <2% | <2% |
注:
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线:027-86839376
接线原理
本系列产品有工频交流、交流串激、交直流两用和交直流两用带串激四个系列,其结构特点和接线情况是:
YDQ交流系列高压试验变压器,在低压侧加0一200V或0一400V电压,由于电磁感应,在高压侧即能获得0—300KV的交流电压。
YDQ交流串激系列高压试验变压器,是在YDQ变压器的高压线圈上增加一个线圈,作为下一级变压器的励磁电源,能使两台试验变压器的高压电压相加。
YDQ交直两用系列高压试验变压器,是在YDQ变压器的高压套管内加装了硅堆并用一短路杆短路。此状态即能输出交流电压。当需要直流输出时,只须抽去高压套内的硅堆短路杆,使工频高压输出经硅堆整流成负极性的直流高电压。当改变其输入电压时,既可获得0一400KV的直流高电压。
YDQ交直流带串激系列高压试验变压器,是在YDQ变压器的套管出线端子上,旋上外接硅堆以达到能直流试验的目的。

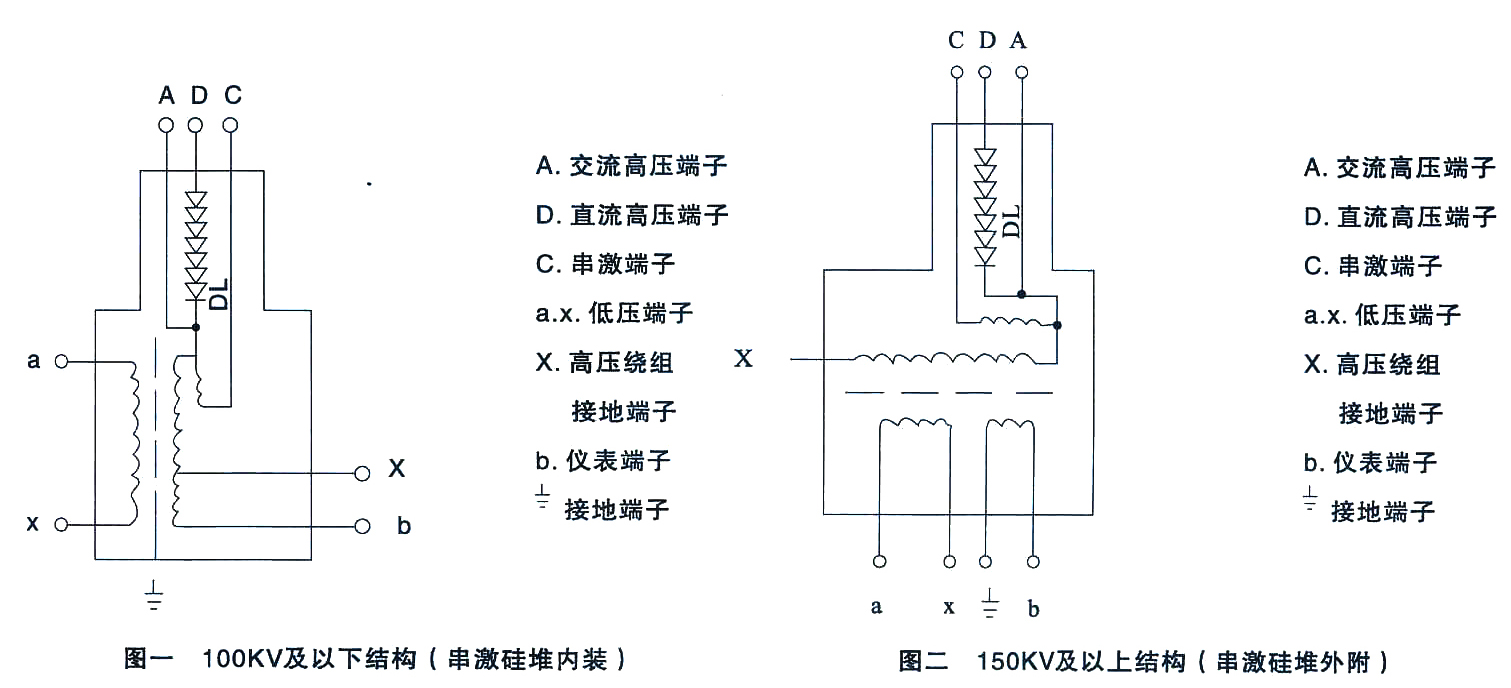

其原理接线如图一、二所示。
接线原理

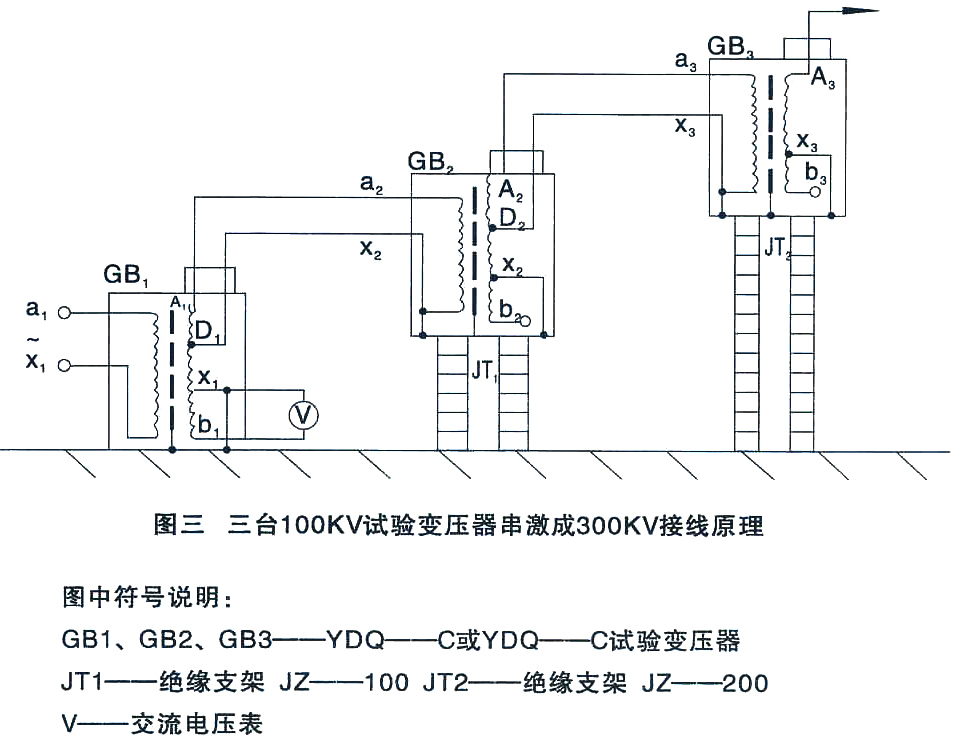

用三台50kV或100kV电压等级的试验变压作串激联接成150kV或300kV的试验电源时,其原理接线如图3所示。
接线方式

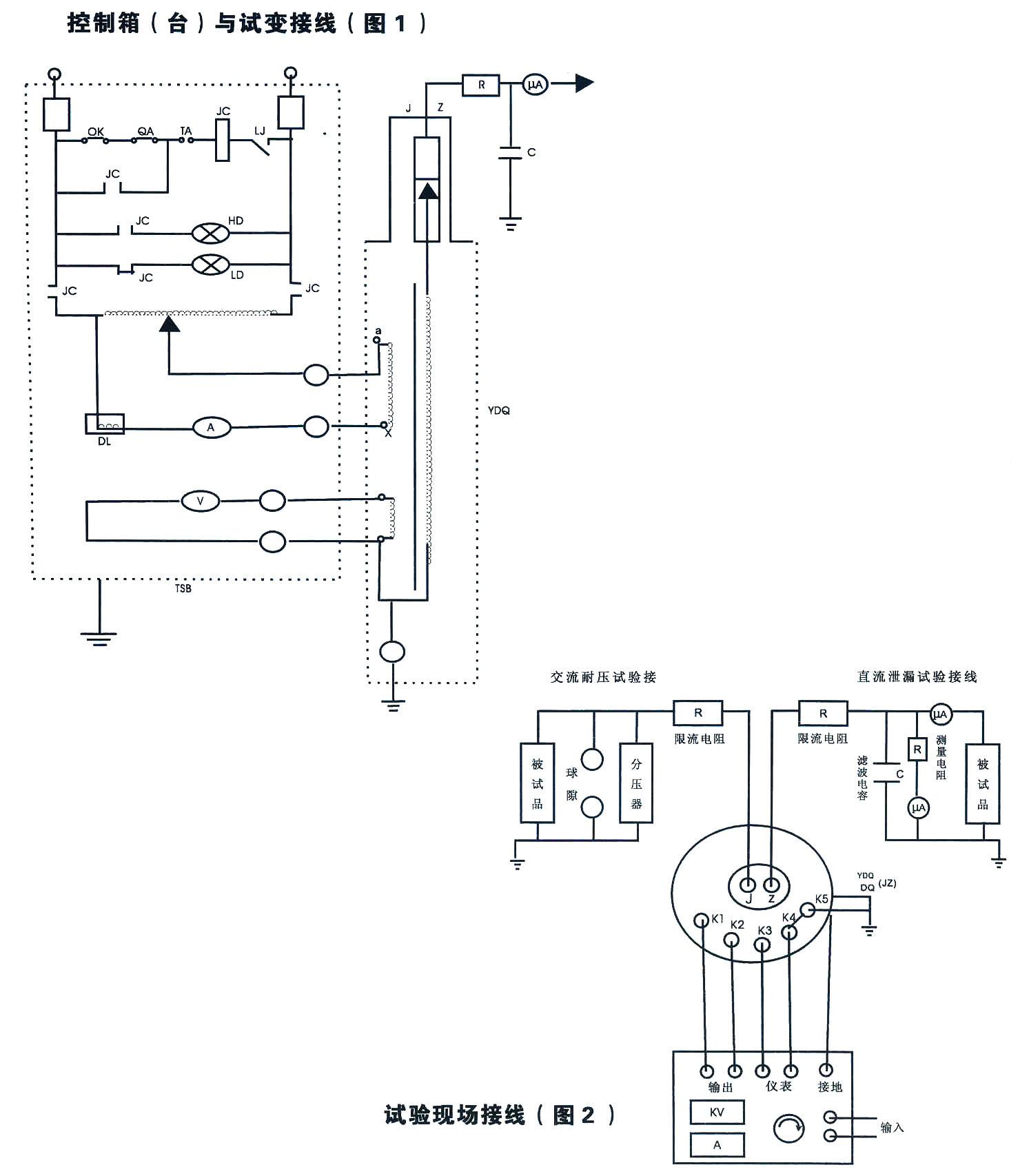

控制箱(台)与试变接线(图1)
充气方式
1、按示意图接好管道。
2、打开六氟化硫气瓶的阀门,使氧气表上入口表压在2MPa左右。
3、旋入氧气表上的螺旋顶尖,让气压慢慢升高。此时有气体外溢。排出管道内的空气。
4、立即旋开充气阀(顺时针方向)并听到有气流,流入变压器本体内。
5、调节氧气表上的螺旋顶尖,使氧气表的出口压力在0.45MPa。
6、监视变压器本体压力表,当压力达到0.45一0.5MPa时,立即关死充气阀(逆时针方向)。绝对禁止超压以免发生危及人身安全的事故!
7、关闭六氟化硫气瓶上的阀门。
8、关闭氧气表上的螺旋顶尖,充气工作结束。
9、拆下管道和充气阀门。
10、充好气后静止5分钟,让气体充分混合即可工作。
1充气阀 2氧气管道 3氧气表 4六氪化硫钢瓶 5变压器本体 6压力表 7变压器充气咀
操作试验方法
一、接线操作
1、按试验接线(图2)对号接线
a. 控制箱的一对输出线接试变的输入端柱。
b.试变测量绕组的接线端柱连线至控制箱的仪表端。
c.控制箱的输入端据标示牌接市电220伏(或380伏)。
d.变压器身、控制箱壳及高压尾,仪表一端必须可靠接地。
2、做交流耐压试验时,导杆插入J孔中,做直流泄露试验时,取出导杆。
3、限流电阻配置,工频耐压0.5—1欧姆/伏,直流试验5—10欧姆/伏。
4、拆除被试品引线,清除套管及器身脏污,必要时采用屏蔽措施。
5、直流试验应用屏蔽线,以清除杂散泄露。
6、控制箱的调压器把均在合闸前必须置放零位,否则接触器拒动。
7、控制箱(台)均装有过电流继电器,操作前予以合理整定。
8、检查所有连线有无漏接或误接。
二、试验操作
1、准备工作和安全措施就绪,通过空试一次设备(控制箱(台)与试变)
2、接上被试品。
3、合上电源,控制箱(台)绿色指示灯亮。
4、按下合闸按纽,红色指示灯亮。
5、顺时针均匀加压,注视电压表升压至额定电压值。
6、持续规定耐压时间并注视电流表。
7、耐压时间到,注视KV表并迅速将调压器回零。
8、用放电棒经电阻放电,然后直接接地放电。
9、高压部分可能被充电部分一一放电,改变或拆除高压引线。至此一次(相)试验完成。
注意事项
1、为保证高压绝缘试验安全正确,除必须熟悉本产品说明书外,还必须严格按国家有关标准和规程进行试验操作。
2、本产品允许在额定输出容量下连续使用半小时,如需要继续使用,可断电2小时后再通电使用。
如负载容量低于本产品额定容量的70%时可以连续使用。
3、在正常的高电压器绝缘试验中,本系列产品不允许超过额定输出电压使用。
4、应在高压输出端子上,加接限流电阻,一般可按0.2—0.5KQ/l0kV选择。
5、用本系列产品组成串激高压试验时,应特别注意检查2、3级的变压器本体及绝缘支架的状况、连接线的正确性,高压硅堆短路杆的位置与整个系统的保护接地状况。
6、试验设备的布置,对人身和周围应有足够的安全距离,尽量避免在人员过道上布置设备及施放高压试验引线。
7、试验现场应安装围栏,悬挂“高压危险,止步”等标示。
8、试验变压器引线应有支撑或牵引绝缘物,有安全监护人员,防止有人靠近和穿过。
9、直流高压试验的微安表最好处在高电位,除有屏蔽盒外,还应有过流自动保护装置,以防止突发性击穿短路或放电时表烧坏。
10、工频耐压试验,请注意验算容量是否足够,避免发生谐振。
11、工作地线(高压尾,稳压电容末端接地线),与保护地线(控制箱壳)应予以分组可靠接地。
12、试验中如有电源不规则摆动,从而影响高压输出稳定,此时应停止试验查找原因并排除。
13、试验工作对气候(温度湿度)的要求应符合试验规程的要求。
14、当试验的气体压力降至0.3MPa时应及时补气。
15、不应随意扭动接线支柱及螺栓,防止因密封破坏造成漏气现象。
16、保持试验变压器的清洁,每次试验前将尼龙套管擦试干净,试验完毕,置住。
17、高压测试工作应严格执行电力部颁布发的安全工作规程有关规定。
18、YDQ充气式轻型试验变压器与YD系列油式试验变压器的绝缘介质不同,实验前后应测量被试设备的绝缘电阻,检查绝缘情况。
19、本厂控制箱(台)专供本厂试验变压哭喊配套使用,如用户有特殊要求,可另行设计。
产品成套性
l、YDQ系列高压试验变压器。

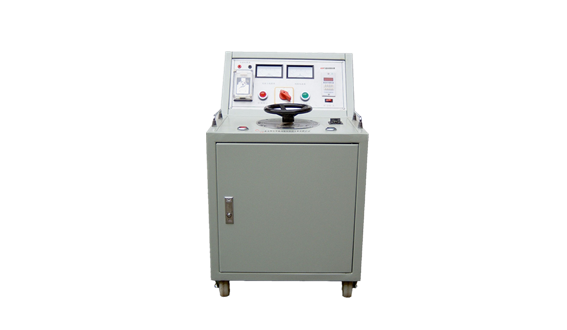

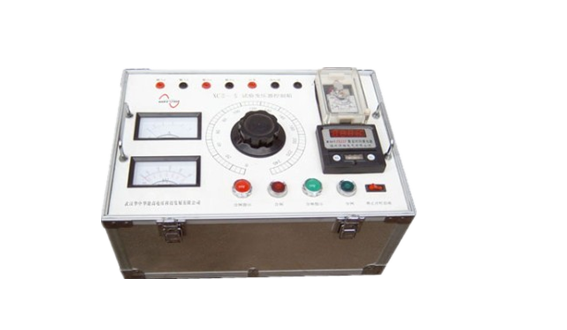

2、相应的CX(T)型控制箱(台);其电原理接线,见图3、4、5。
3、WT一271 0红外遥控数字或指钟指针式直流微安表(0一200 μA);
4、高压放电棒;
5、CB型高压滤波电容器;
6、绝缘支架。
7、GB标准试油杯(400、500m1)及IEc标准油杯(400、500Ⅲ1);
8、Q系列放电球隙测压器(1 00、1 50、250型);
9、FC- l、II标准分压器;O l 00KV,0—200KV。
10、WT一2765,2766组别变比自动测量仪。
11、各种型号的计算器与计时器
12、折叠式小推车(1 50、300型);
以上产品供用户选择配套,可随YD(CQ)系列产品根据用户订货需要供应。
