随着国民经济的飞速发展,民用和工业用电量的急剧增大,保障国家电网的安全运行工作越来越重要,在电力系统中,直流电源系统作为继电保护、自动装置、控制操作回路、灯光音响信号及事故照明等电源之用。其正确工作控制与断路器动作性能息息相关。目前变电站的直流馈电网络多采用树状结构,从蓄电池到站内用电设备,一般经过三级配电,每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配,在直流系统运行过程中,当下级用电设备出现短路故障时,经常引起上一级直流断路器的越级跳闸,从而引起其它馈电线路的断电事故,进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患,国家电网公司对于新装和运行中的直流保护电器,规定了必须进行安秒特性测试,保证性能与设计相符,以确保直流回路级差配合的正确性。国家电网生技[2005]400号文《国家电网公司十八项电网重大反事故措施》中第十一、十三项反事故措施明文提出了加强对各种断路器、熔断器的事故预防和管理工作要求。同时《预防直流电源系统事故措施》第4.3条规定:“直流系统熔断器应分级配置,上下级熔体应满足选择性配合要求。一个站的直流熔断器或自动空气断路器,原则上应选用同一制造厂系列产品。使用前宜进行安秒特性和动作电流抽检,同一条支路上的空气开关和熔断器不宜混合使用”。
主要特点
1) 主控部分采用高性能工控机,Windows XP操作系统,实时显示各项参数曲线图及数值。
2) 键盘、触摸板输入(可外接USB鼠标);5.7寸TFT真彩液晶屏显示。操作简单、界面美观,所有参数一目了然。
3) 开关恒流控制技术,新型功率器件,1A~500A自主设定恒流输出,恒流精度高,负载能力强,可长时间稳定工作。
4) 适用于额定电流1A~500A直流断路器的安秒特性测试,并可用于6A~100A直流熔断器的安秒特性测试。
5) 测量方式采用全点测试或抽点测试,响应速度快,测试精度高,安全可靠。
6) 仪器具有过热、过流、过压保护功能,电磁兼容性好,抗干扰能力强。
7) 测试管理软件可自动完成直流断路器的安秒特性的测试,并分析测试数据绘制出断路器保护特性曲线(安秒曲线)、以及生成报表输出。
8) 工控机自带4G存储空间,可任意存储测试记录,并配备了两个USB接口,方便测试记录的提取和打印。
9) 仪器采用一体化设计,便于携带。

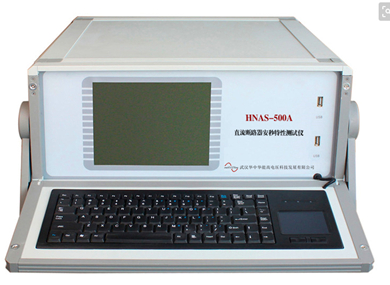

HNAS-500A直流断路器安秒特性测试仪 | |||||
工作电压 | AC220V、50Hz | 时间记录范围 | 1ms~1000s | ![]() | |
环境温度 | -20℃~50℃ | 最小时间分辨率 | 0.1ms | ||
工作湿度 | ≤90%RH | 操作方式 | 键盘、触摸板(可外接USB鼠标) | ||
测试电流 | 1~500A | 外形尺寸 | 530mm×470mm×200mm | ||
测试电流纹波系数 | < 2% | 仪器重量 | 25kg | ||
输出电流稳定性 | ≤±1% | 仪器外壳 | 铝合金仪表箱 |
注:
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线:027-86839376
