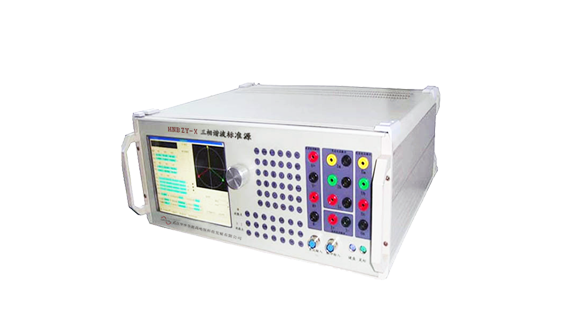

HNBZY-X三相谐波标准源是根据国家电力行业相关标准及国家电网公司对电力谐波的技术要求，系统分析国内外对电测技术及电能谐波的研究水准，结合国内的实际需要研制而成。此产品适用于国内外市场。本仪器采用高速交流采样、高精度DDS波形合成、高速数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、大功率集成功放、嵌入式计算机系统等技术设计而成。适用于电能质量表、多功能数显表、RTU交流采样、变送器、电能表、指示仪表的检定和校验，是电力系统用于电力产品检定和校准的理想设备。
本产品适用于电力、能源、铁路、石油化工及各科研单位等。

HNBZY-X三相谐波标准源性能特点

◆ 国办将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出
◆ 可自动检定各种电能质量表、多功能数显表、电能表和指示仪表的各项指标
◆ 输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。各项输出均采用动态负载自动调整技术,降低了负载调整率
◆ 交流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相，同时也可模拟各种电力故障输出
◆ 可输出2~60次标准调制谐波，可进行单次或任意多次谐波叠加输出
◆ 可输出1.1~20.0次标准间谐波，可进行单次或任意多次间谐波叠加输出（选件）
◆ 可输出调制频率为[0.0001Hz，40.0000Hz]的标准（矩形波调制、正弦波调制）闪变信号，并计算出符合GB12326-2000标准的标准Pst值（选件）
◆ 可进行骤升/骤降试验，骤升/骤降幅度及宽度可任意设置（选件）
◆ 采用大屏幕800*600 TFT真彩LCD结合友好的图形化中文视窗界面显示,鼠标,键盘及面板按键操作简单、方便、直观，无需专门培训
◆ 带全拼汉字输入系统,可根据客户要求任意增加汉字联想输入
◆ 设计有大容量的FLASH ROM,可存贮检定结果数据和将数据传输到上层计算机
◆ 电压、电流、功率、相位设有常用试验点，操作简单，一键到位，使用便捷，效率高
◆ 备有数字旋转编码器，方便参数进行各种细度调节
◆ 采用超大规模CPLD芯片设计自己的专用IC使电路简化并提高了可靠性
◆ 备有多重报警和保护功能，故障自行检测，可准确显示出故障类型和部位，使用安全可靠
◆ 备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发

◆ 交流电压输出

量限： 380V、220V、100V、57.735V (系列)

调节范围：(0-120)%RG       RG为量限,下同

调节细度：0.001%RG

准确度：0.05%RG

稳定度：≤0.02%/2min

失真度：≤0.05%（非容性负载）

输出负载：每相20VA/25VA/30VA(可选)

负载调整率：0.02%

◆ 交流电流输出

量限： 20A、5A、2A、1A

调节范围: (0～120)%RG     RG为量限,下同

调节细度: 0.001%RG

准确度： 0.05%RG

稳定度：≤0.02%/2min

失真度：≤0.05%（非容性负载）

输出负载：每相20VA/25VA/30VA(可选)

负载调整率： 0.02%

◆ 功率输出

准确度： 0.05%RG；     稳定度： 0.02%RG/2min

◆ 相位

调节范围:  0°～359.999°；  分辨率： 0.01°；准确度： 0.05°

◆功率因数

调节范围： -1～0～+1；  分辨率： 0.01；  准确度： 0.05%RG

◆ 频率

调节范围： 30Hz～70Hz；  分辨率： 0.01Hz；准确度： 0.05Hz

◆ 电压电流谐波设置

谐波次数： 2～60次；总谐波含量： 0～40.00%；谐波相位：0°～359.9°

谐波设置准确度： （10%±0.1%）RD，RD为设置的谐波含量

◆电压电流间谐波设置

谐波次数： 1.1～20.0次 ；分辨率:  0.1次；总谐波含量： 0～40.00%

谐波相位： 0°～359.999°

谐波设置准确度：（10%±0.1%）RD，RD为设置的谐波含量

◆ 闪变参数设置

调制波： 矩形波/正弦波可选

电压变动:  (0～10.000)%Un

调制频率:  方波调制:    0.0233Hz～40.0000Hz

  正弦调制:  0.0001Hz～40.0000Hz

  Pst准确度:  5%      (IEC868)

◆骤升/骤降参数设置

电压升/降幅度:  (0～10.000)%Un

         t1:  1.000mS～42949.672mS

         t2:  1.000mS～42949.672mS

         t3:  1.000mS～42949.672mS

◆直流电压输出

量限： (600V、300V)、150V、75V、30V、10V、1V、200mV、75mV

括号中为可选量限,其中1V、200mV、75mV应采用四线输出方式

调节范围: (0～120)%RG     RG为量限,下同；

调节细度：0.001%RG

准确度： 0.05%RG

稳定度：≤0.02%/2min

纹波含量：≤1%

输出负载：600V:  2.5mA

300V:  5mA

150V～1V: 15mA

200mV～75mV: 100mA

负载调整率： 0.02%

◆直流电流输出

量限:  20A、5A、1A、200mA、100mA、20mA、10mA、1mA、(100uA、10uA)括号中为可选量限

调节范围： (0～120)%RG    RG为量限,下同

调节细度：  0.001%RG

准确度： 0.05%RG

稳定度： ≤0.02%/2min

纹波含量： ≤1%

输出负载： 20A: Zui大压降1.2V

5A:  Zui大压降5V

1A:  Zui大压降15V

200mA～1mA: Zui大压降40V

100uA、10uA: Zui大压降20V

负载调整率： 0.02%

◆环境条件

工作温度： 0℃～40℃；相对湿度： ≤85%；储存条件： -30℃～60℃

◆ 工作电源  AC220V±15%

◆外观尺寸： 440mm X 177mm X 370mm；     重  量：    15Kg
