HNLB-I便携式录波仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性试验，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验，励磁系统PSS试验，电机启动试验，变压器冲击试验，电力系统故障查找等过程记录。
仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。
仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，最高采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。
软件功能与特点
仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：
1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作
3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形
4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线
5 提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次
6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算
7 计算选定通道信号的有效值，功率
8 对选定的三相信号进行功率和对称性分析
9 绘制选定信号的相量图
10通过软件选择通道信号类型：直流瞬时值或者交流有效值
11 内置了发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验的标准试验模板，软件自动计算试验结果参数。
12仪器可以完成发电机PSS试验录波，变压器冲击试验录播，电机启动试验录波，电力系统故障录播等过程记录
13仪器能够自动生成WORD试验报告，Excel试验报告
14 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化
15 所有采样通道的名称和单位都可以重新定义
16 各种试验的试验环境设置和仪器设置自动保存
17 自动计算各种试验模板的试验参数
18 简单方便的通道滤定方式
19 使用U盘或移动硬盘等存储设备方便的导出试验数据
20 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀
21 采用防抖动处理，避免用户错误操作

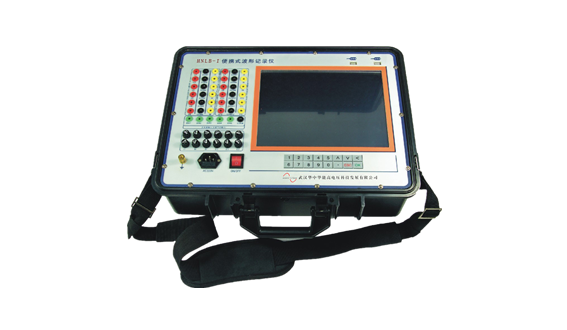

| HNLB-I 便携式录波仪 | |
12路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA | |
电压通道输入范围，电压或电流信号类型选择，通过软件选择 | |
信号采集误差：-400V~400V 误差<0.5V -200V~200V误差<0.2V -10V~10V误差<0.01V -20mA～20mA误差<0.02mA | |
5路无源节点开关量测量通道 | |
分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据 | |
2个USB口用于数据下载或键盘/鼠标输入 | |
12.1寸大彩屏显示，触摸屏方式实现人机交互 | |
仪器自带8G数据存储空间 | |
采样通道输入阻抗。-10V~10V电压档位 输入阻抗>10M欧 -200V~200V电压档位 输入阻抗820K欧 -400V~400V电压档位 输入阻抗820K欧 -20mA~20mA电流档位 输入阻抗200欧 | |
电源输入：AC220V 50HZ ±10% |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华能高电压产品信息请进入产品中心 。服务热线：027-86839376
 |  |  |  |
|
|
|
|
| HNBPXZ-1800 调频式串联谐振耐压装置 | HNVLF-1900 超低频高压发生器 | HNDBP-2000倍频耐压综合特性测试仪 | HNZGF直流高压发生器 |
| HNLB-I 便携式录波仪 | |
12路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA | |
电压通道输入范围，电压或电流信号类型选择，通过软件选择 | |
信号采集误差：-400V~400V 误差<0.5V -200V~200V误差<0.2V -10V~10V误差<0.01V -20mA～20mA误差<0.02mA | |
5路无源节点开关量测量通道 | |
分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据 | |
2个USB口用于数据下载或键盘/鼠标输入 | |
12.1寸大彩屏显示，触摸屏方式实现人机交互 | |
仪器自带8G数据存储空间 | |
采样通道输入阻抗。-10V~10V电压档位 输入阻抗>10M欧 -200V~200V电压档位 输入阻抗820K欧 -400V~400V电压档位 输入阻抗820K欧 -20mA~20mA电流档位 输入阻抗200欧 | |
电源输入：AC220V 50HZ ±10% |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华能高电压产品信息请进入产品中心 。服务热线：027-86839376
1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作
3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形
4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线
5 提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次
6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算
7 计算选定通道信号的有效值，功率
8 对选定的三相信号进行功率和对称性分析
9 绘制选定信号的相量图
10通过软件选择通道信号类型：直流瞬时值或者交流有效值
11 内置了发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验的标准试验模板，软件自动计算试验结果参数。
12仪器可以完成发电机PSS试验录波，变压器冲击试验录播，电机启动试验录波，电力系统故障录播等过程记录
13仪器能够自动生成WORD试验报告，Excel试验报告
14 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化
15 所有采样通道的名称和单位都可以重新定义
16 各种试验的试验环境设置和仪器设置自动保存
17 自动计算各种试验模板的试验参数
18 简单方便的通道滤定方式
19 使用U盘或移动硬盘等存储设备方便的导出试验数据
20 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀
21 采用防抖动处理，避免用户错误操作
1.2.2 硬件特点
仪器的硬件系统特性和技术参数如下：
1 12路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道最大允许输入电压<10V）
2 电压通道输入范围，电压或电流信号类型选择，通过软件选择
3 信号采集误差：
-400V~400V误差<0.5V
-200V~200V误差<0.2V
-10V~10V误差<0.01V
-20mA～20mA误差<0.02mA
-100mV~100mV 误差<0.2mV
4 间接计算数据误差：
频率测量30-170Hz 误差<0.1Hz
有功功率，无功功率测量：0.5%RDG+0.05%FS
直接法测量发电机功角误差<3度
间接法测量发电机功角误差<8度
5 12路有源节点开关量测量通道，开关量信号范围DC12-220V
6 3路开关量输出通道，开出量最大开断能力AC220V/1A
7 分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据
8 2个USB口用于数据下载或键盘/鼠标输入
9 12.1寸大彩屏显示，触摸屏方式实现人机交互
10 仪器自带8G数据存储空间
11 采样通道输入阻抗
-10V~10V电压档位 输入阻抗820k欧
-200V~200V电压档位输入阻抗820K欧
-400V~400V电压档位输入阻抗820K欧
-20mA~20mA电流档位输入阻抗50欧
-100mV~100mV电压档位 输入阻抗 >10M
|  |
|
|
