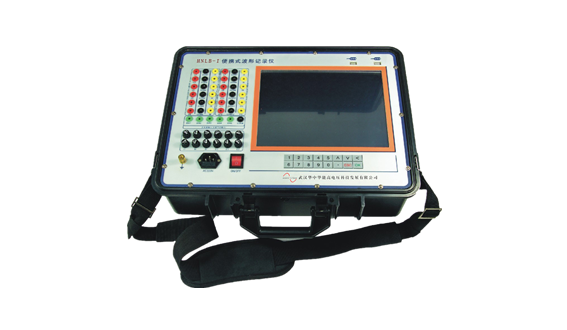

HNLB-I便携式录波仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性试验，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验，励磁系统PSS试验，电机启动试验，变压器冲击试验，电力系统故障查找等过程记录。

仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。

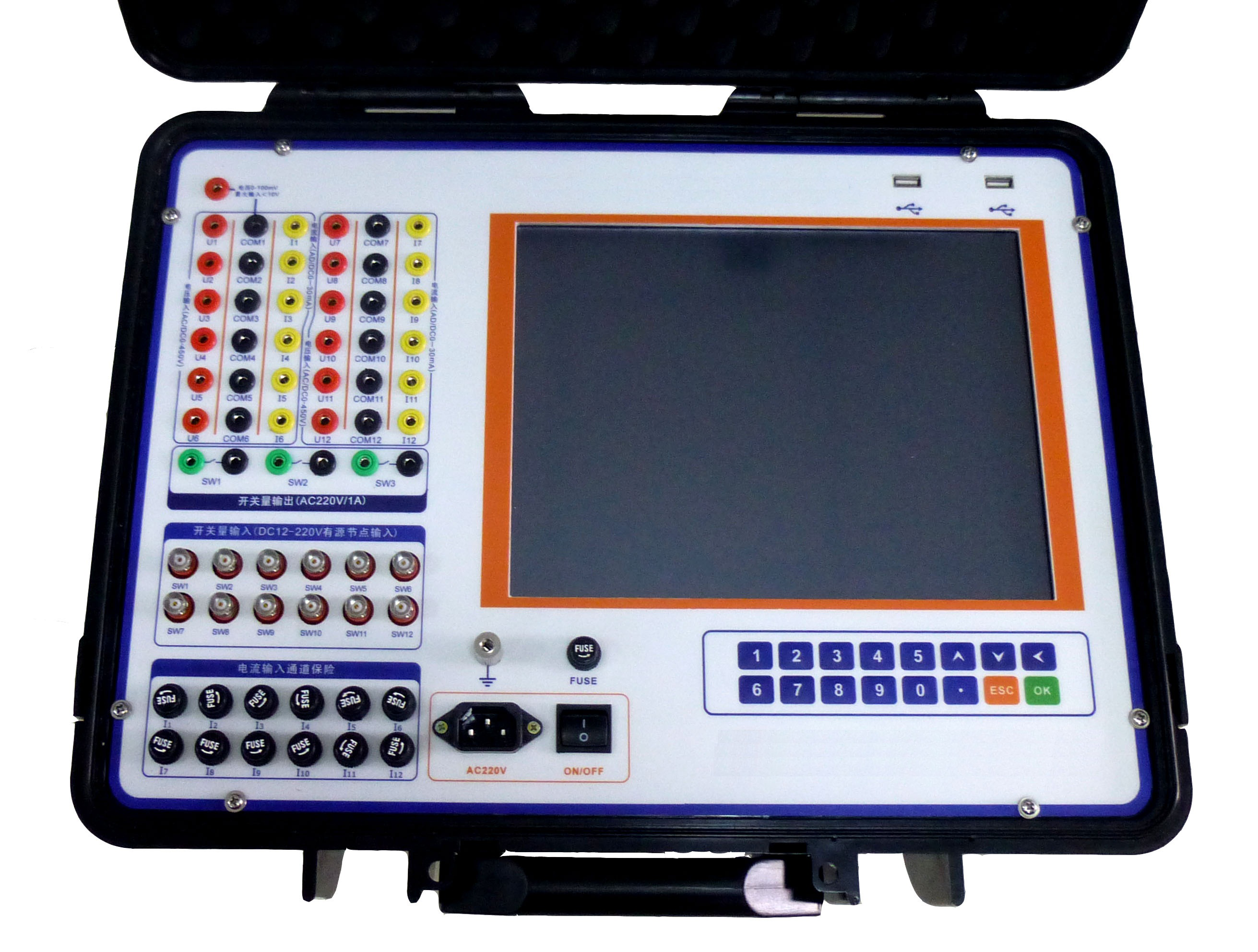

仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，最高采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

软件功能与特点

仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：

1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作

2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作

3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形

4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线

5 提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次

6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算

7 计算选定通道信号的有效值，功率

8 对选定的三相信号进行功率和对称性分析

9 绘制选定信号的相量图

10通过软件选择通道信号类型：直流瞬时值或者交流有效值

11 内置了发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验的标准试验模板，软件自动计算试验结果参数。

12仪器可以完成发电机PSS试验录波，变压器冲击试验录播，电机启动试验录波，电力系统故障录播等过程记录

13仪器能够自动生成WORD试验报告，Excel试验报告

14 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化

15 所有采样通道的名称和单位都可以重新定义

16 各种试验的试验环境设置和仪器设置自动保存

17 自动计算各种试验模板的试验参数

18 简单方便的通道滤定方式

19 使用U盘或移动硬盘等存储设备方便的导出试验数据

20 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀

21 采用防抖动处理，避免用户错误操作

注：
