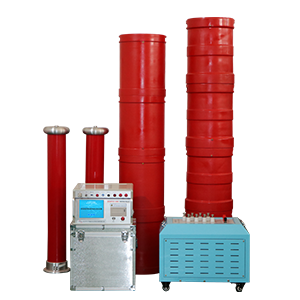

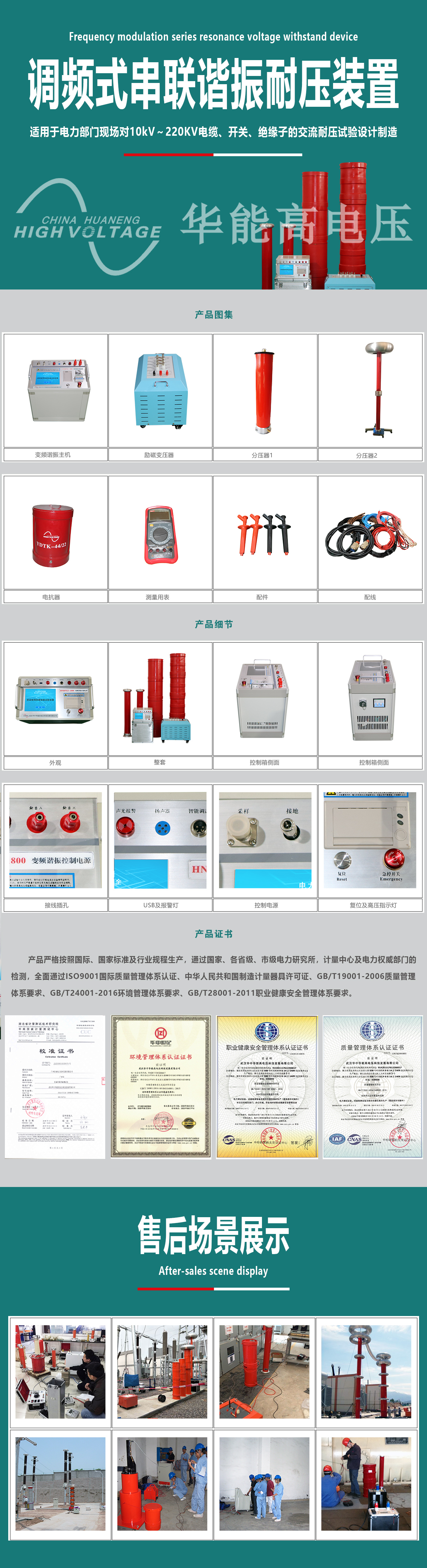

该装置主要针对10kV~220KV电缆、开关、绝缘子的交流耐压试验设计制造。电抗器采用多只独立设计,既可满足高电压、小电流的设备试验条件要求,又能满足向10kV电缆这样的低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
产品优点
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激励电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10~1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。
HNBPXZ-1800调频式串联谐振耐压装置技术指标216kVA/54kV | ||
额定输出电压 | 0-1000KV | |
输出电压波形畸变率 | <1.0% | |
允许连续工作时间 | 额定条件下一次性连续工作60分钟 | |
装置自身品质因数 | Q:30~80 | |
电缆和电机试验时满负荷下品质因数 | Q>40(与负载相关) | |
主变试验时满负荷下品质因数 | Q>30(与负载相关) | |
输入电源 | 三相380V或单相220V,当电源为380V时,可做额定负载试验;当电源为220V时,只可做1/2负载试验 | |
频率输出调节范围 | 20Hz~350Hz | |
保护功能 | 有过压、过流、零位启动、闪络保护等 | |
系统测量精度 | 1% |
设备主要配置及技术参数 | |||
变频电源(壹台) | 高压电抗器(共肆台) | ||
额定功率 | 10kW | 额定工作电压 | 27kV |
输入电压 | 三相 380V±5% 或单相220V±5% 45~65Hz,当电源为380V时,可做额定负载试验;当电源为220V时,只可做1/2负载试验 | 额定工作电流 | 2A |
输出电压 | 0~400V可调 | 额定电感量 | 106H |
输出电压频率 | 20~300Hz | 连续工作时间 | 60min |
频率调节 | 0.1Hz步进可调 | 温 升 | 小于60度 |
频率不稳定度 | ≤0.02% | 工作频率 | 20~300Hz |
输出电流 | 0~26.31A | ||
激励变压器(壹台) | 电容分压器(壹台) | ||
额定容量 | 10kVA | 自身电容量 | 800pF |
输入电压 | 200V/400V,当输入是400V时,把低压端串联,当输入是200V时,把低压端并联 | 工作频率 | 20~400Hz |
输出电压 | 1kV/3kV/5kV | 介损值 | 在20℃、0.4~0.5UN下介损值:≤0.0025 |
输出电流 | 10A/3.3A/2A | 额定电压 | 54kV |
分压比误差 | 有效值时≤0.5%,峰值时≤1% | ||
准确度 | 在30~300H内分压比无偏差 | ||
![]() | ![]() | ![]() | ![]() |

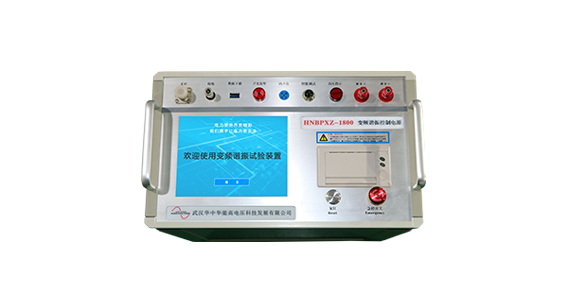

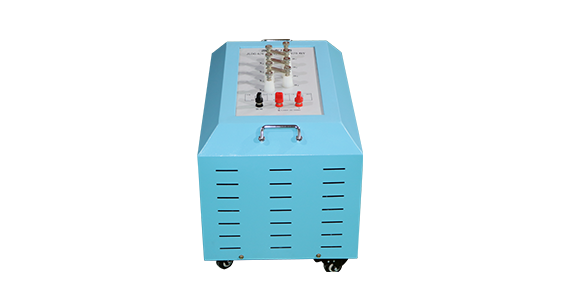

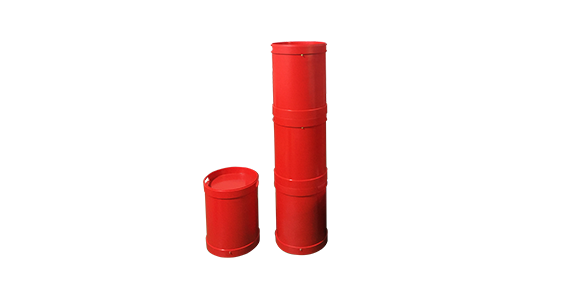

变频电源 | 激励变压器 | 电抗器和电容器 | 配件 |
注:
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线:027-86839376
![]() | ![]() | ![]() | ![]() |
HNBPXZ-1800 调频式串联谐振耐压装置 | HNVLF-1900 超低频高压发生器 | HNDBP-2000倍频耐压综合特性测试仪 | HNZGF直流高压发生器 |
HNBPXZ-1800调频式串联谐振耐压装置技术指标216kVA/54kV | ||
额定输出电压 | 0-1000KV | |
输出电压波形畸变率 | <1.0% | |
允许连续工作时间 | 额定条件下一次性连续工作60分钟 | |
装置自身品质因数 | Q:30~80 | |
电缆和电机试验时满负荷下品质因数 | Q>40(与负载相关) | |
主变试验时满负荷下品质因数 | Q>30(与负载相关) | |
输入电源 | 三相380V或单相220V,当电源为380V时,可做额定负载试验;当电源为220V时,只可做1/2负载试验 | |
频率输出调节范围 | 20Hz~350Hz | |
保护功能 | 有过压、过流、零位启动、闪络保护等 | |
系统测量精度 | 1% |
设备主要配置及技术参数 | |||
变频电源(壹台) | 高压电抗器(共肆台) | ||
额定功率 | 10kW | 额定工作电压 | 27kV |
输入电压 | 三相 380V±5% 或单相220V±5% 45~65Hz,当电源为380V时,可做额定负载试验;当电源为220V时,只可做1/2负载试验 | 额定工作电流 | 2A |
输出电压 | 0~400V可调 | 额定电感量 | 106H |
输出电压频率 | 20~300Hz | 连续工作时间 | 60min |
频率调节 | 0.1Hz步进可调 | 温 升 | 小于60度 |
频率不稳定度 | ≤0.02% | 工作频率 | 20~300Hz |
输出电流 | 0~26.31A | ||
激励变压器(壹台) | 电容分压器(壹台) | ||
额定容量 | 10kVA | 自身电容量 | 800pF |
输入电压 | 200V/400V,当输入是400V时,把低压端串联,当输入是200V时,把低压端并联 | 工作频率 | 20~400Hz |
输出电压 | 1kV/3kV/5kV | 介损值 | 在20℃、0.4~0.5UN下介损值:≤0.0025 |
输出电流 | 10A/3.3A/2A | 额定电压 | 54kV |
分压比误差 | 有效值时≤0.5%,峰值时≤1% | ||
准确度 | 在30~300H内分压比无偏差 | ||
![]() | ![]() | ![]() | ![]() |
变频电源 | 激励变压器 | 电抗器和电容器 | 配件 |
注:
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线:027-86839376
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激励电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10~1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。
我公司调频谐振装置主要功能及其技术特点:
1、装置具有智能语音导航系统,全程语音导航操作让用户无障碍的使用设备,避免了人为的误操作。
2、装置具备独有的智能调试系统,在用户面对未知被试品不知如何组合电抗器进行试验的时候,只需使用本装置的调试程序,即可告知使用者如何组合设备进行工作。解决了大多数情况下用户试验时由于系统的组合匹配不当从而找不到谐振点的难题,极大的提高了工作效率。
3、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
4、整套装置单件重量很轻,便于现场使用。
5、装置具有三种工作模式,“全自动模式、手动模式、自动调谐手动升压模式,”方便用户根据现场情况灵活选择,提高试验效率。
6、本装置试验数据采取无线云端存储,当试验完成点击数据保存后系统将试验数据自动传送到云数据中心进行保存,同时生成标准的试验报告,供用户直接打印使用。(选配功能,定货时提出)
7、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
