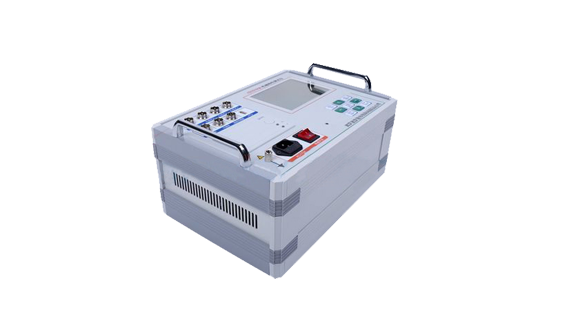

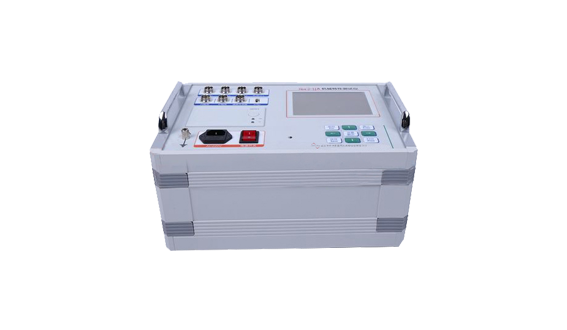

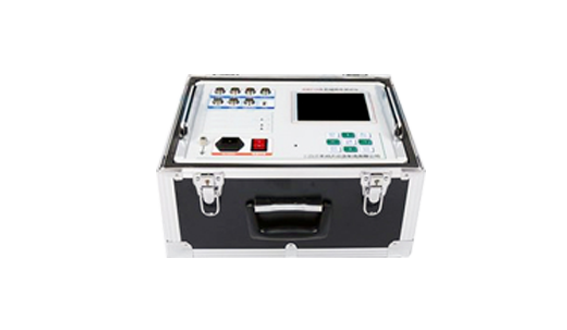

HNGKC-B断路器特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，接线方便，操作简单，是高压开关检修试验方便的工具。

HNGKC-B断路器特性测试仪性能特点

◆ 机内可存储50组测试结果

◆ 独立的12断口，可检测并提示断口的连接状态，方便用户检查接线

◆ 仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作

◆ 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单   操作提示，人性化菜单式界面，操作简便

◆ 仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观

◆ 机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器

◆ 本仪器可进行电动分合测试和手动分合测试

◆ 可进行高、低电压实验，自动寻找低分或合闸电压

◆ 重合闸试验，可做合分、分合，分合分等参数测量

◆ 真空接触器（单线圈）参数测量

◆ 时间测量：12路

       固有分闸（合闸）时间

      分闸（合闸）相内不同期

      分闸（合闸）相间不同期

      合闸（分闸）弹跳时间（弹跳次数）

◆ 测试范围：0.01ms～10000ms

      准确度：1ms～100ms内准确度0.5%±2个字，

      大于100ms准确度1%±2个字

      速度测量：刚分（刚合）速度

      指定时间段（行程段或角度段）平均速度

      测速范围：1mm传感器 0.01～25.00m/s，

      0.1mm传感器 0.001～2.50m/s，

      0.5°角度传感器0.01～25.00m/s

      万能传感器：0.01～10.00m/s

◆ 行程测量：动触头行程（行程）

      接触行程（开距）

       过冲行程或反程（超程）

◆ 传感器测量范围：直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm

      直线位移传感器300mm，分辨率:0.1mm，行程10～300mm

      直线位移传感器500mm，分辨率:1mm，行程10～500mm

      360线传感器：360о,分辨率:0.5о,行程5mm～999mm

      万能传感器：分辨率:0.1mm，行程5mm～999mm

◆ 电流测量：显示电流为分（合）闸线圈的Zui大电流值

◆ 显示屏：320×240液晶屏，对比度可调

◆ 数据存储：可存储100组测量数据

◆ 打印机：高速热敏打印机

◆ 仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

◆ 直流电源：输出电压：35～265V连续可调，输出电流：≤ 15A(短时)

◆ 主机体积：360×250×140mm

◆ 使用环境：  -10℃~+50℃

◆ 相对湿度：≤90%
