产品技术参数

1.1、 使用环境

输入电源  220V±10%  50Hz±10%      大气压力  86～106kpa

温度   －10～40℃              湿度   ≦80%RH

1.2、 安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3、 基本参数

u 时间

普通开关：   量程  4000.0ms       分辩率0.1ms

         误差 ①100ms以内    0.1ms±1个字

        ②100ms以上    0.1%±1个字

　　　　   ③同期         ±0.1ms

石墨触头开关：量程  4000.0ms      分辨率：0. 1m/s

   误差  ①0.5%±1个字

         ②同期±0.1ms

 速度： 量程　20.00m/s   分辩率0.01m/s

 误差　1%±0.1m/s

行 程：

电 流： 量程 20.00A      分辩率0.01A

输出电源： DC30～250V数字可调/20A（瞬时工作）

计算机接口：①标准RS-232接口  ②U盘接口

外形尺寸： 380mm(L)×300mm(W)×350mm(H)

重　　量： 12kg

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

2.了解更多华能高电压产品信息请进入 产品中心 。服务热线：027-86839376

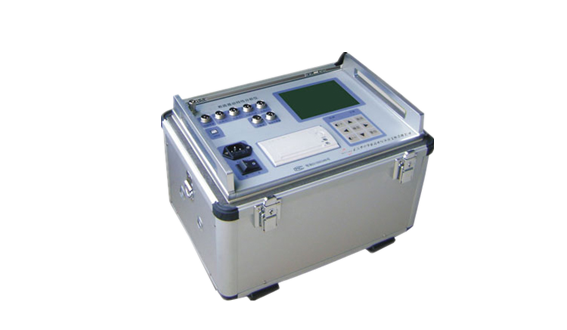

主机为工控机。

超强的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。

西门子石墨触头开关测试，能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期。

万能通用测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。

可直接使用U盘保存转移数据。

主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。

仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
