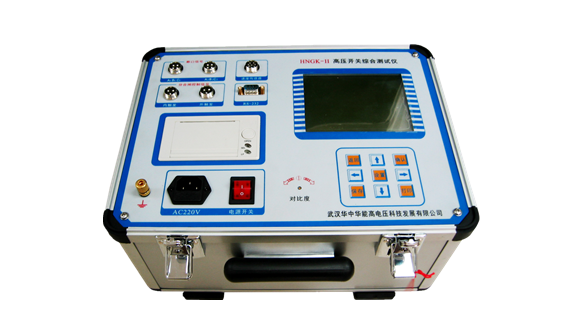

HNGK-II高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。

1.仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

2.独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。

3.机内可存储100组测试结果。

4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单 操作提示，人性化菜单式界面，操作简便。

5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6.   机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。

7.  本仪器可进行电动和手动分合测试。

8.  可进行高、低电压实验，自动寻找最低分或合闸电压。

9.  重合闸试验，可做合分、分合，分合分等参数测量。

10. 真空接触器（单线圈）参数测量。

1、时间测量：6路

l固有分闸（合闸）时间

l分闸（合闸）相内不同期

l分闸（合闸）相间不同期

l合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.01ms～10000ms

 准确度：1ms～100ms内准确度0.5%±2个字，

2、 大于100ms准确度1%±2个字

    速度测量：刚分（刚合）速度

     指定时间段（行程段或角度段）平均速度

测速范围：1mm传感器 0.01～25.00m/s，

       0.1mm传感器 0.001～2.50m/s，

       0.5°角度传感器0.01～25.00m/s

万能传感器：0.01～25.00m/s

3．行程测量：动触头行程（行程）

l接触行程（开距）

l过冲行程或反程（超程）

4. 传感器测量范围：

l直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm

l直线位移传感器300mm，分辨率:0.1mm，行程10～300mm

l直线位移传感器500mm，分辨率:1mm，行程10～500mm

360线传感器：360о,分辨率:0.5о,行程5mm～999mm

万能传感器：分辨率:0.1mm，行程5mm～999mm

5、电流测量：显示电流为分（合）闸线圈的最大电流值

6、显示屏：320×240液晶屏，对比度可调

7、数据存储：可存储100组测量数据

8、打印机：高速热敏打印机

9.、仪器电源：AC/DC 220V ± 10%；50Hz ± 2%

10、直流电源：输出电压：35～265V连续可调，输出电流：≤ 15A(短时)

11、主机体积：360×250×140mm

12、使用环境：  -10℃~+50℃

13、相对湿度：≤90%

注：
