绝缘电阻表（兆欧表）是国家强制检定计量器具，按直流电源装置分为直接作用模拟指示绝缘电阻表（摇表）和电子式绝缘电阻表。直接作用模拟指示的绝缘电阻的检定规程为JJG622-1997绝缘电阻表（兆欧表）检定规程。电子式绝缘电阻表的检定规程为JJG1005-2005电子式绝缘电阻表检定规程。两个规程规定的检定装置的主要标准器为高压高阻箱和高压电压表。

本装置含高压高阻箱（高阻输出部分）和直流高压数字电压表（电压输入部分），可同时满足JJG622-1997和JJG1005-2005的要求。其中高压高阻箱的测量范围为100Ω～1TΩ。工作电压为5kV，准确度级别为0.1级。该装置设计有独立的泄露屏蔽端钮，在测量过程中无明显不稳定及短路、开路现象。直流高压数字电压表的测量范围为0～5kV。准确度等级为1.0级。能测量绝缘电阻表的开路电压、中值电压、跌落电压和峰值电压。

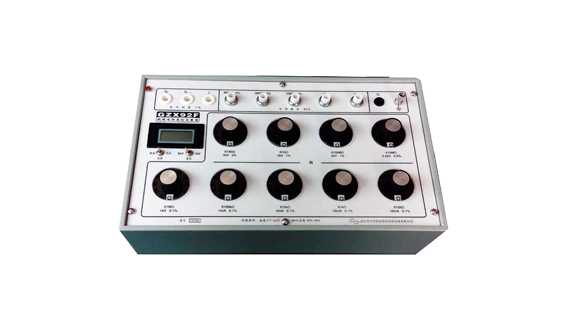

HNGZX-92F绝缘电阻表检定装置性能特点

◆ 高压高阻箱由八个十进制电阻盘和一只固定电阻组成
◆ 高压高阻箱的开关是选用获专利的滚动式高压开关，是特制的高强度绝缘材料制成的密封型轻压力开关
◆ 绝缘电阻高，接触电阻小，使用寿命长，免于清洗。开关的动作过程为先通后断，在测量过程中不会开路，完全满足JJG622-97绝缘电阻表检定规程第15.1.6条的要求
◆ 具有较完善的泄露屏蔽
◆ 电阻选用特制的高稳定性电阻元件，其温度系数小，电压系数小，年变化小，从而保证了高压高阻箱的稳定性和准确度

电阻输出（高压高阻箱）部分

 ◆ 电阻输出部分的准确度等级及工作电压（电流）

 ◆ 调节范围：100Ω～1TΩ,调节细度为100Ω

 ◆ 使用环境条件

     参 考 温 度 范 围： 20℃～25℃

    标称使用温度范围：  18℃～28℃

    参 考 湿 度 范 围： 40%～60%

    标称使用湿度范围：  25%～70%

 ◆ 电阻变差极限：

在参考条件下，由单一影响量发生变化所引起的变差

☆ a为检定装置中电阻输出部分电阻盘准确度等级（各电阻盘a值不同）

 ◆ 绝缘电阻：

检定装置中电阻输出部分的电路，与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1TΩ。

 ◆ 绝缘强度：

检定装置中电阻输出部分的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压11kV并历时1min的试验，而不出现击穿与飞弧现象。

 ◆ 检定装置中电阻输出部分输出端的残余电阻应＜0.1Ω，其变差＜0.01Ω。(测试结果中应不含测试时连接导线的电阻)

 ◆ 外形尺寸： 442mm×270mm×145mm

 ◆ 重    量： ＜5kg

 电压测量（高压直流数字电压表）部分

 ◆ 测量范围:  0～5000V

 ◆ 准 确 度:  ±（1 % 读数±0.2%满量程）

 ◆ 供电电源:  DC9V

 ◆ 显    示:  四位半、液晶显示测试结果

 ◆ 读数稳定性：±3个字
