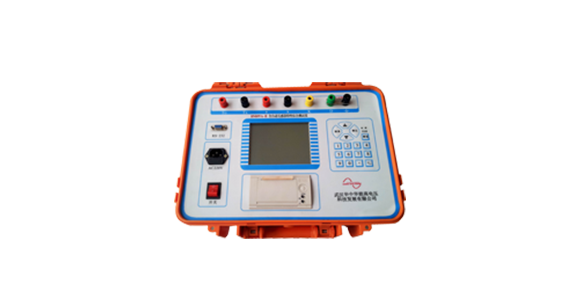

我公司研制出的全自动互感器特性综合测试仪是继电器保护和高压绝缘专业用来测试保护用电流互感器和保护用电压互感器的专门检测仪器，仪器使用变频技术，提高了电压测试范围，降低了整机重量，是取代现有伏安测试仪的理想设备。
主要特点
1．CT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。
1）自动设置保护电流及保护电压，自动调节步进。
2）采用变频电源测试，测试电压范围宽(4000V)。
3）自动给出参考拐点（电压、电流）
2. 10％与5％误差曲线自动描绘。
3．检测已知电流互感器的变比以及测量非已知电流互感器的变比。
4. 测量保护级电流互感器保护绕组100%的比差、角差。
5．PT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。
6．检测已知电压互感器的变比以及测量非已知电压互感器的变比。
7. 测量电流、电压互感器二次回路的负荷参数。
7．320*240大屏幕液晶显示，全中文界面。接线、操作简单。
8．可进行各种测量数据的存储和打印，方便用户查询。
| HNBPFA-II 互感器综合特性测试仪 | |||
变频电源 | 频率：0.4-50HZ | 直流电阻 | 0.0-0.1Ω±3％ |
电压：0-80V | 0.1-50Ω±1% | ||
| 功率：500W | CT二次负荷 | 0.1Ω－25Ω±2％ | |
| 伏安特性 | 输出电压：0-80V | PT二次负荷 | 10VA-400VA±2％ |
输出电流 | 2A（1A电流互感器） | 保护级误差 | 比差：±0.1% |
4A（5A电流互感器） | 角差 | ±5′ | |
4A（电压互感器） | 工作电源 | AC220V ±10%/50Hz ±2% | |
| 测量精度 | <0.5% | 环境温度 | 0－40℃ |
变比范围 | CT: 5A/5A-25000A/5A（5A/1A～5000A/1A）±0.2% | 环境湿度 | 25℃时<85% |
PT | 全范围测量(电磁型) ±0.2% | ||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线：027-86839376
 |  |  |  |
|
|
|
|
