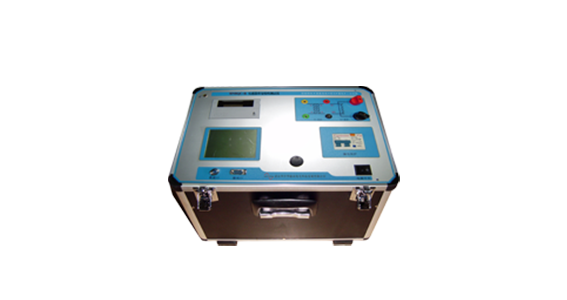

变频式互感器综合测试仪 是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器
技术特点
★ 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
★ 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
★ 基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
★ 界面友好美观，全中文图形界面。
★ 装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
★ 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
★ 易于携带，装置重量<9Kg。
| HNHGQ-CT变频式互感器综合测试仪 | ||
| 测试用途 | 保护类CT，保护类PT | |
| 输出 | 0~180Vrms，12Arms，36A（峰值） | |
电压测量精度 | ±0.2% | |
CT变比 测量 | 范围 | 1~30000 |
精度 | ±0.2% | |
| PT变比测量 | 范围 | 1~10000 |
精度 | ±0.2% | |
相位测量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次绕组电阻测量 | 范围 | 0~300Ω |
精度 | 2%±2mΩ | |
交流负载测量 | 范围 | 0~300VA |
精度 | 2%±0.2VA | |
| 输入电源电压 | AC220V±10%，50Hz | |
工作环境 | 温度：-10οC~50οC， 湿度：≤90% | |
尺寸、重量 | 尺寸33cm x 29.4cm x 18cm 重量<9kg | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线：027-86839376
|
|
|
|
|
|
|
|
| HNBPXZ-1800 调频式串联谐振耐压装置 | HNVLF-1900 超低频高压发生器 | HNDBP-2000倍频耐压综合特性测试仪 | HNZGF直流高压发生器 |
| HNHGQ-CT变频式互感器综合测试仪 | ||
| 测试用途 | 保护类CT，保护类PT | |
| 输出 | 0~180Vrms，12Arms，36A（峰值） | |
电压测量精度 | ±0.2% | |
CT变比 测量 | 范围 | 1~30000 |
精度 | ±0.2% | |
| PT变比测量 | 范围 | 1~10000 |
精度 | ±0.2% | |
相位测量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次绕组电阻测量 | 范围 | 0~300Ω |
精度 | 2%±2mΩ | |
交流负载测量 | 范围 | 0~300VA |
精度 | 2%±0.2VA | |
| 输入电源电压 | AC220V±10%，50Hz | |
工作环境 | 温度：-10οC~50οC， 湿度：≤90% | |
尺寸、重量 | 尺寸33cm x 29.4cm x 18cm 重量<9kg | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线：027-86839376
1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。
2.国内首创傻瓜式接线方式，只需6个接线柱便可完成CT/PT的所有试验。
3.可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT二次侧回路、交流耐压测试。
4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试。
5.伏安特性试验输出电压0-1000V、电流0-20A；采用外接升压器输出电压0-2000V、电流0-1.5A，可做500KV等级1A的互感器伏安特性试验。
6.变比测试最大电流0-600A。
7.单电源输入，220V/380V自动转换。
8.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可随时打印曲线图及测试数据。
9.采用进口光电旋转编码器，试验操作简单方便。
10.带有大容量存储器，可存储45组测试数据，掉电不丢失。
11.RS232通信接口，可连接笔记本电脑进行试验，测试数据也可上传至电脑编辑保存。
12.体积小，重量轻（21Kg），方便流动试验。
|
|
|
|
