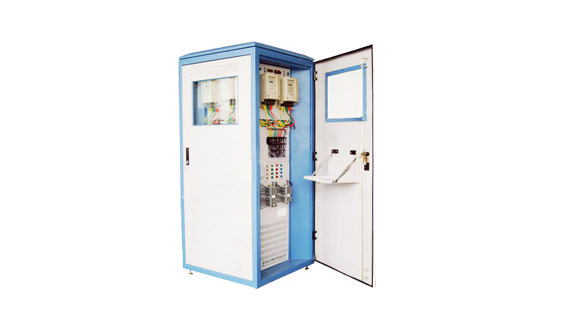

HNDBSN-T电能计量装置接线模拟试验台，是模拟三相四线接线方式的计量装置在安装运用中可能发生的各种错误接线，及电压互感器断相、电流互感器二次短接等各种非正常现象的模拟试验装置。该设备既可模拟具有电压互感器的高压计量装置，也可模拟无电压互感器装置的低压计量装置；既可以模拟电流互感器二次回路三相四线接线方式，也可以模拟电流互感器二次回路三相六线的接线方式。试验台有两个工作面，一面是错误接线设置操作工作面（A面），一面是查找纠错操作面（B面）。本产品既可作为技术考核、职能鉴定使用，又是教学、职工培训的理想设备。是电力监察、营销、计量等部门对从业人员进行技能培训、考核的必备设备。

HNDBSN-T电能计量装置模拟试验台性能特点

◆ 试验台输出的三相工作电压和三相工作电流均由三相电子式功率源产生。整机为单相电源供电，体积适中，操作方便、使用安全、保护功能齐全等优点
◆ 试验台的各种接线种类的设置及电源断相等操作均由开关切换完成，具有接线状态直观，状态准确稳定，接线种类齐全，操作方便等特点
◆ 试验台针对互感器二次接线，计量装置内部引线及电能表表尾接线等接线故障点部位，在操作面板上针对上述三部分设置了更改接线的装置。操作人员可根据自己的判断，方便的改变错误接线

◆ 三相功率源：

输出电流：0—6A      功率：3´30VA

输出电压：3´220V/380V   功率：3´30VA

移相范围：0—360°

指示仪表：电压表       四位数显表

      电流表       四位数显表

     多功能表      四位数显表

输出电流幅值：可手动选取Iam´1、10、20、50、100（%）

                    具有电压短路保护功能

◆ 电压互感器：0.2级         380V/100V

  电流互感器：0.2级         5A/5A

◆ 接线种类：

电流回路

模拟CT二次接线极性七种

模拟CT二次接线短接（无二次电流输出）三种

模拟CT二次接线错接四种（输出工作电流为差流的接线方式）

模拟输出电流六种相序（三相四线接线方式）

模拟电能表电流接线方式八种

模拟CT二次电流输出为三相六线接线方式

电压回路

模拟输入电源八种断相形式

模拟PT二次八种断相接线方式

模拟PT二次输出极性八种接线方式

模拟PT二次电压输出六种相序

设有高压计量和低压计量选择开关

◆供电电源：220V±10%    功耗不大于：500VA

◆漏电保护电流：30mA

◆体积：650´580´710  （宽´深´高）

◆重量：150Kg
