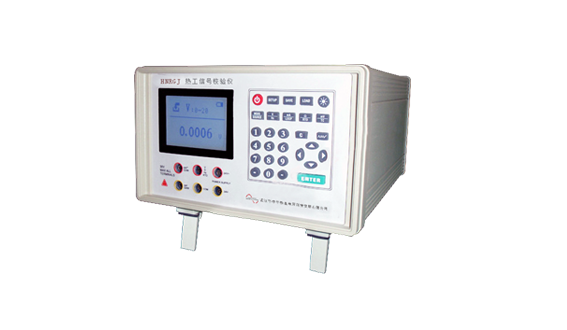

HNRGJ系列校验仪是为高准确度、多功能校准而设计的台式校验仪表，采用硅胶按键、高亮度带背光大屏幕汉字菜单显示，其结构坚固、紧凑、经济实用、能够在仪表车间、计量室、校准实验室使用，满足对各种过程仪表的检定、校准、维护的需要。
◆ 测量输出完全隔离，互不干扰
◆ 模拟输出标准热电阻信号，提供可与电阻箱比拟的准确度，对各种热电阻温度仪表进行检定、校准
◆ 线制热电阻测量功能，消除导线误差，更准确测量温度
◆ 模拟和测量标准热电偶，并提供冷端温度补偿，对各种类型的热电偶仪表进行校准
◆ 直流电流、电压、毫伏及频率信号的输出和测量，可以校准各种数据采集器、记录仪、多用表及其它工业仪表
◆ 高亮度背灯大屏幕显示器使您轻松读取数据
◆ 步阶或程式输出使您工作更轻松
◆ 内部电池或外部电池使您在没有 220V 交流电的场合也能出色工作
◆ 高性能进口零阻抗接线端子和测试线，使用更可靠
◆ 电压电流信号输出
功能 | 量程 | 准确度（读书 %+ COUNTS ） | 分辨率 | 备注 | ||||
电压 | -10 ～ 100mV | 0.01% 读数 +2 COUNTS | 1uV | Zui大负载电流 1mA | ||||
0 ～ 10V | 0.01% 读数 +2 COUNTS | 0.1mV | Zui大负载电流 1mA | |||||
电流 | 0 ～ 24mA | 0.01% 读数 +2 COUNTS | 0.1uA | Zui大负载电阻 1000 Ω | ||||
温度系数： -10 ℃ ～ 18 ℃ ， + 28 ℃ ～ 55 ℃ 范围内 ， （ 0.001% 输出 +0.003% 满量程） / ℃ | ||||||||
频率信号输出 | ||||||||
功能 | 量程 | 准确度（读书 %+ COUNTS ） | 分辨率 | 备注 | ||||
频率 | 1 ～ 1100Hz | ± 0.05% | 0.1 Hz | 输出波形：方波，占空比可调。幅值： 1 ～ 10V P-P 。直流偏置： -0.1V 。Zui大负载电流： 1mA | ||||
1 ～ 10KHz | ± 0.1% | 0.01 KHz | ||||||
10 ～ 15KHz | ± 0.5% | 0.01 KHz | ||||||
电阻信号输出 | ||||||||
功能 | 量程 | 准确度（读书 %+ COUNTS ） | 分辨率 | 备注 | ||||
电阻 | 5 ～ 400 Ω | 0.015% 读数 +0.1 Ω | 0.1 Ω | 激励电流 0.1 ～ 0.5 mA | ||||
0.015% 读数 +0.05 Ω | 0.05 Ω | 激励电流 0.5 ～ 3.0 mA | ||||||
400 ～ 1500 Ω | 0.015% 读数 +0.5 Ω | 0.5 Ω | 激励电流 0.05 ～ 0.8 mA | |||||
1500 ～ 3200 Ω | 0.015% 读数 +0.5 Ω | 0.5 Ω | 激励电流 0.05 ～ 0.4 mA | |||||
温度系数： -10 ℃ ～ 18 ℃ ， + 28 ℃ ～ 55 ℃ 范围内 ， 0.015 % 满量程 / ℃ | ||||||||
◆ 电流环、配电输出
功能 | 准确度 | 分辨率 | 备注 |
电流环测量（ LOOP ） | 0.01% 读数 +0.015% | 0.001 mA | Zui大负载电流 1mA |
24 v 配电 | 10% | Zui大负载电阻 1000Ω | |
温度系数： -10 ℃ ～ 18 ℃ ， + 28 ℃ ～ 55 ℃ 范围内 ， （ 0.001% 输出 +0.003% 满量程） / ℃ | |||
◆ 测量功能电压电流信号测量
功能 | 量程 | 准确度（读书 %+ 量程 % ） | 分辨率 | 备注 | |
电压 | 0 ～ 100mV | 0.01% 读数 +0.015% | 1uV | Zui大负载电流 1mA | |
0 ～ 20V | 0.01% 读数 +0.015% | 0.1mV | Zui大负载电流 1mA | ||
电流 | 0 ～ 24mA | 0.015% 读数 +0.015% | 1uA | Zui大负载电阻 1000Ω | |
温度系数： -10 ℃ ～ 18 ℃ ， + 28 ℃ ～ 55 ℃ 范围内 ， （ 0.0015% 输出 +0.002% 满量程） / ℃ | |||||
频率信号测量 | |||||
功能 | 量程 | 准确度（读书 %+ COUNTS ） | 分辨率 | 备注 | |
频率 | 1 ～ 1100Hz | ± 0.05% | 0.1 Hz | 灵敏度： 1V （峰至峰） 波形：方波 | |
1 ～ 10KHz | ± 0.1% | 0.01 KHz | |||
电阻信号测量 | |||||
功能 | 量程 | 准确度（读书 %+COUNTS ） | 分辨率 | ||
4 线 | 2 线、 3 线 | ||||
电阻 | 400 ～ 1500 Ω | 0.015% 读数 +0.5 Ω | 0.015% 读数 +0.1 Ω | 0.5 Ω | |
1500 ～ 3200 Ω | 0.015% 读数 +0.5 Ω | 0.015% 读数 +0.8 Ω | 0.5 Ω | ||
温度系数： -10 ℃ ～ 18 ℃ ， + 28 ℃ ～ 55 ℃ 范围内 ， 0.015 % 满量程 / ℃ | |||||
◆ 模拟热电阻输出和使用热电阻测量温度准确度一览表
热电阻类型 | 分辨率（ ℃ ） | 量程范围（ ℃ ） | 准确度（ ℃ ） | ||
测量 | 输出 | ||||
2 、 3 线制 | 4 线制 | ||||
Ni120 | 0.1 | -80 ～ 260 | 0.3 | 0.15 | 0.15 |
Pt100 | 0.01 | -200 ～ 100 | 0.5 | 0.3 | 0.15 |
100 ～ 300 | 0.7 | 0.4 | 0.25 | ||
300 ～ 800 | 1.0 | 0.8 | 0.4 | ||
Pt10 | 0.01 | -100 ～ 200 | 0.68 | 0.64 | 0.64 |
200 ～ 600 | 1.18 | 1.09 | 1.09 | ||
600 ～ 850 | 1.71 | 1.57 | 1.57 | ||
Cu100 | 0.01 | -50 ～ 150 | 0.44 | 0.40 | 0.40 |
Cu5 | 0.01 | 50 ～ 150 | 0.5 | 0.47 | 0.47 |
| -200 ～ 100 | 0.5 | 0.3 | 0.15 | |
100 ～ 300 | 0.7 | 0.4 | 0.25 | ||
300 ～ 600 | 1.0 | 0.8 | 0.4 | ||
◆ 模拟热电偶输出和使用热电偶测量温度准确度一览表
热电偶类型 | 分辨率（ ℃ ） | 量程范围（ ℃ ） | 准确度（ ℃ ） | |
测量 | 输出 | |||
S 型 | 1 | -20 ～ 0 | 2.4 | 1.8 |
0 ～ 500 | 2.0 | 1.5 | ||
500 ～ 1750 | 1.5 | 1.0 | ||
R 型 | 1 | -20 ～ 0 | 2.8 | 1.8 |
0 ～ 500 | 2.2 | 1.4 | ||
500 ～ 1750 | 1.5 | 1.2 | ||
B 型 | 1 | 600 ～ 800 | 2.0 | 1.2 |
800 ～ 1000 | 1.5 | 1.3 | ||
1000 ～ 1800 | 1.3 | 1.5 | ||
K 型 | 0.1 | -200 ～ 0 | 1.0 | 0.6 |
0 ～ 1200 | 0.6 | 0.3 | ||
N 型 | 0.1 | -200 ～ 0 | 0.8 | 0.8 |
0 ～ 1300 | 0.4 | 0.4 | ||
E 型 | 0.1 | -200 ～ 0 | 1 | 0.6 |
0 ～ 950 | 0.8 | 0.4 | ||
J 型 | 0.1 | -200 ～ 0 | 0.9 | 0.4 |
0 ～ 1200 | 0.6 | 0.3 | ||
T 型 | 0.1 | -200 ～ 0 | 0.8 | 0.6 |
0 ～ 400 | 0.4 | 0.3 | ||
L | 0.1 | -200 ～ 0 | 0.9 | 0.3 |
0 ～ 900 | 0.6 | 0.2 | ||
U | 0.1 | -200 ～ 0 | 0.9 | 0.5 |
0 ～ 400 | 0.4 | 0.4 | ||
请注意：1. 以上误差不包含冷端补偿温度误差 , 冷端裣误差 0.5 ℃
2. 以上指标在 25 ℃ ± 5 ℃ 范围内有效 ,T 表示为环境温度
工作温度： -5 ℃ ～ 40 ℃
相对湿度： 20% ～ 90%
 |  |  |  |
|
|
|
|
