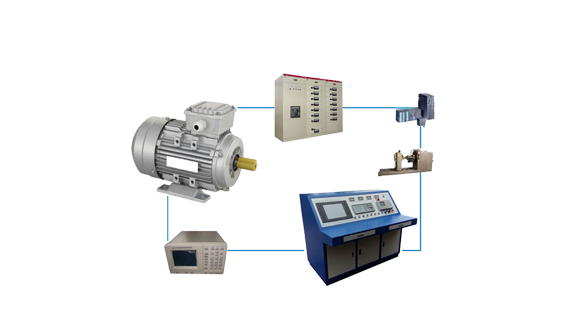

变频电机试验系统可完成变频调速电动机的出厂检验及型式试验，它是由数字变频电源、宽频功率测试模块和测试软件组成，数字变频电源可提供V/F分离控制、频率控制、矢量控制和直接转矩控制（DTC）等多种控制方法。宽频功率测量模块能够适应各种频率下的点参量的基波、谐波的高精度测量。测试系统可选用共直流母线、四象限回馈等不同的能量回馈模式，满足不同厂家的测试需求。

变频电机用变频电源有以下特点：

电源品质高、性能稳定：除满足试验标准要去的电源品质外，数字电源具有频率范围宽、频率稳定度高、输出电压频率响应快、输出点参量闭环控制等特点，这些特点为形成高性能的电机试验站提供了良好的基础。

电源的并联解并和扩容功能：试验系统使用的两台数字电源系统可以并联运行，单机容量提高一倍，为等效负载法（叠频）试验和其他单电源运行的试验项目提供更大的试验容量；在试验系统需要扩容时，只需要增加数字电源的容量（并联新的数字电源）使可完成系统扩容升级。

方便灵活的等效负载试验：定子叠频法是单电机进行温升试验的主要方法。不需要叠频变压，数字电源单机能够满足输出满足叠频试验要求的电压波形。

设计依据

GB/T22670-2008 变频器供电三相笼型感应电动机试验方法

GB755-2008旋转电机 定额和性能

GB/T755.2-2003旋转电机（牵引电机除外）确定损耗的效率的试验方法

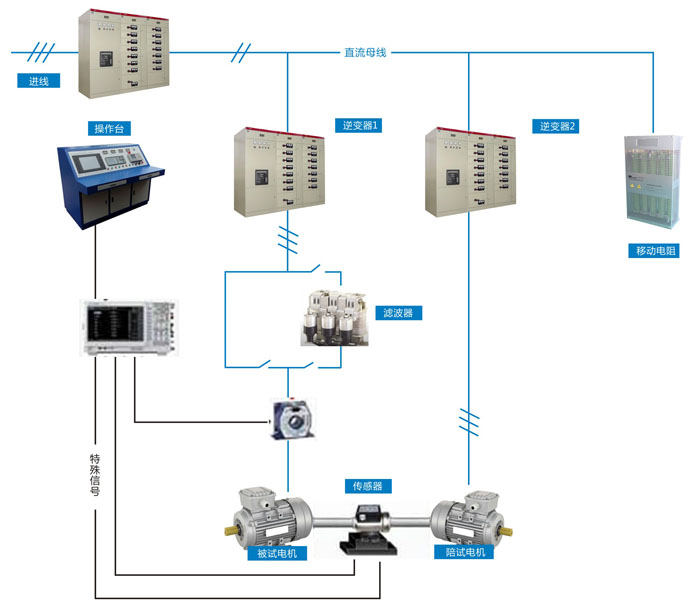

系统组成

变频电机测试系统性能特点

1、基于以太网的网络拓扑，PC全自动化操作直观的数据现实与便捷的操作PC完成信号采集和测量测量数据实时同步显示

2、空载特性曲线，效率分析

3、试验报告可输出，打印，试验报告格式多样化，强大的报表处理能力，数据转存方便

4、电机数据信息管理系统与企业数据库联网数据并网远程可查询模块化功能试验项目功能定制
