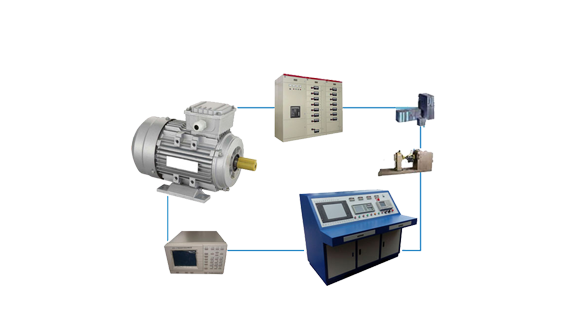

电机综合试验系统是针对钢铁、煤矿、铁矿等电修行业设计定做的电机综合类试验系统，它可以完成交流异步电机、交流同步电机、直流电动机、直流发电机、变频电机、变压器的出厂检查试验。

电机综合试验系统是针对钢铁、煤矿、铁矿等电修行业涉及定做的电机综合类试验系统，它可以完成各种电机、变压器在一个试验台的综合，如交流异步电机、交流同步电机、直流电动机、直流发电机、变压器。也可以完成各种试验的综合，如绝缘电阻测量、直流电阻测量、工频耐压测试、匝间耐压测试等等常规试验和空载试验、堵转试验等运行试验。

异步/同步直流电机

功率等级：1kW~4000kW
电压等级：200V、380V、690V、1140kV、3.3kV、6kV、10kV
试验项目：绝缘电阻测量、直流电阻测量、工频耐压测试、匝间耐压测试
堵转试验、空载试验、转子开口电压测量、温升、振动测量、噪声测量

异步/同步交流电机

分类：异步电动机和同步发电机
功率等级：1kW~4000kW
电压等级：200V、380V、690V、1140kV、3.3kV、6kV、10kV
试验项目：绝缘电阻测量、直流电阻测量、工频耐压测试、匝间耐压测试
堵转试验、空载试验、转子开口电压测量、温升、振动测量、噪声测量

变频电机

功率等级：1kW~800kW
电压等级：220V、380V、690V、1140V
试验项目：绝缘电阻测量、直流电阻测量、工频耐压测试、匝间耐压测试
堵转试验、空载试验、叠频温升试验、振动测量、噪声测量

变压器

容量等级：1600kVA~31500KVA
电压等级：6KV、10KV、35KV
试验项目：绝缘电阻测量、直流电阻测量、工频耐压测试、感应耐压
变比组别测试、空载试验、短路试验

引用标准

GB755-2008  旋转电机 定额和性能

GB/T 1032-2012  三相异步电动机试验方法

GB/T 1029-2005  三相同步电机试验方法

GB/T 1311-2008  直流电机试验方法

GB/T 20114-2006 普通电源或整流电源供电直流电机的特殊试验方法

GB/T 22670-2008 变频供电三相笼型感应电动机试验方法

JB-T501-2006  电力变压器试验导则

电机综合试验系统性能特点

1、基于以太网的网络拓扑，PC全自动化操作;直观的数据现实与便捷的操作;PC完成信号采集和测量;测量数据实时同步显示

2、空载特性曲线；堵转特性曲线；工作特性曲线

3、试验报告可输出，打印；试验报告格式多样化；强大的报表处理能力；数据转存方便

4、电机数据信息管理系统；与企业数据库联网；数据并网远程可查询；模块化功能

直流电阻：1.000mΩ～200Ω        精度：0.2%+3个字

绝缘电阻：DC500V/DC1000V   500MΩ    精度：5%

冲击匝间：0～4000Vp可调        波前时间0.2us

电量测量：电压 35-1200V电流0.2-100A 精度：0.5%+3个字

工频耐压：0～4000Vac可调       精度：2%

泄漏电流：0～50mA可设定       精度：2%

测试时间：1～60s可设定      精度：±0.1s

温度：0～100℃            ±1℃

特别提示：可根据用户要求定制其它参数
