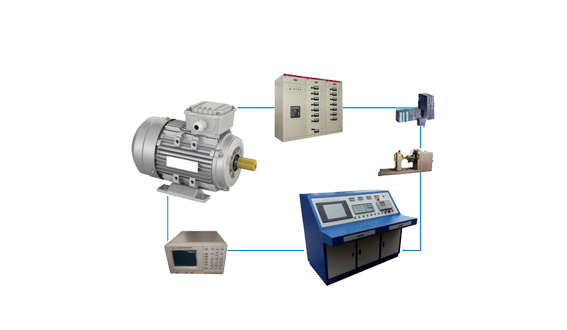

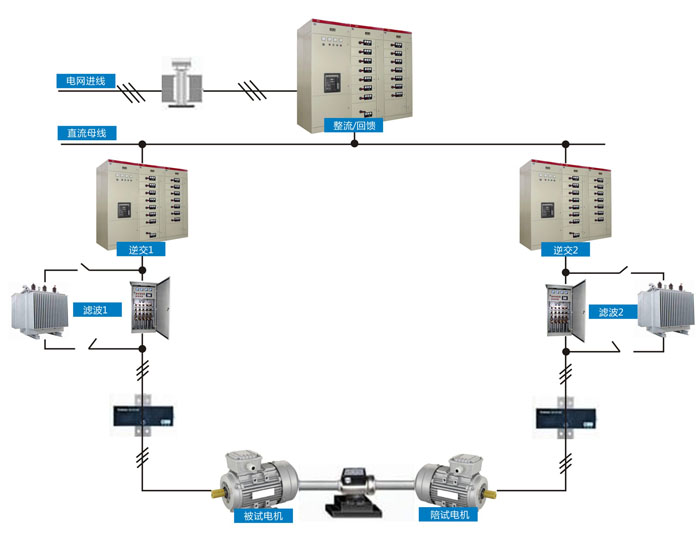

三相异步电动机试验系统是基于虚拟仪器的网络化测控系统，接入到电机装配质量及技术性能综合评价的环节，为电机性能提供精确的测试数据，帮助电机设计师提升电机品质。测试系统由试验电源、动力开关屏柜、智能仪器、信号传感装置、功率测量模块、网络数据库和试验软件组成。
GB755-2008旋转电机 定额和性能GB
755-2-2003 旋转电机（牵引电机除外）确定损耗
GB/T1032-2012三相异步电动机试验方法
1、基于以太网的网络拓扑，PC全自动化操作;直观的数据现实与便捷的操作;PC完成信号采集和测量;测量数据实时同步显示
2、空载特性曲线；堵转特性曲线；工作特性曲线
3、试验报告可输出，打印；试验报告格式多样化；强大的报表处理能力；数据转存方便
4、电机数据信息管理系统；与企业数据库联网；数据并网远程可查询；模块化功能
序号 | 型号 | 额定电压（V） | 输出电流（A） | 电机功率（KW） |
1 | HNDJ-380 S-C/X | 380 | ≤1000 | ≤560 |
2 | HNDJ-690 S -C/X | 690 | ≤800 | ≤630 |
3 | HNDJ-1140 S -C/X | 1140 | ≤450 | ≤630 |
4 | HNDJ-3KS-C/X | 3300 | ≤600 | ≤2500 |
5 | HNDJ-6KS-C/X | 6000 | ≤600 | ≤5000 |
6 | HNDJ-10KS-C/X | 10000 | ≤700 | ≤10000 |
序号 | 检查试验项目 | 型式试验项目 | ||
1 | 绝缘电阻的测定 | 绝缘电阻的测定 | ||
2 | 绕组在初始冷状体下直流端电阻的测定 | 绕组在初始冷状体下直流端电阻的测定 | ||
3 | 工频耐电压试验 | 工频耐电压试验 | ||
4 | 匝间冲击耐电压试验 | 匝间冲击耐电压试验 | ||
5 | 空载试验 | 空载试验 | 空载电流和空载损耗的确定 | |
铁损和风磨损的确定 | ||||
6 | 堵转试验 | 堵转试验 | 堵转电流和堵转转矩的确定 | |
7 | / | 热试验 | ||
8 | 负载特性试验 | 损耗分析 | ||
效率的确定 | ||||
9 | Zui大转矩的测定 | |||
10 | Zui小转矩的测定 | |||
11 | 短时过转矩试验 | |||
12 | 超速试验 | |||
|
|
|
|
| HNBPXZ-1800 调频式串联谐振耐压装置 | HNVLF-1900 超低频高压发生器 | HNDBP-2000倍频耐压综合特性测试仪 | HNZGF直流高压发生器 |
序号 | 型号 | 额定电压（V） | 输出电流（A） | 电机功率（KW） |
1 | HNDJ-380 S-C/X | 380 | ≤1000 | ≤560 |
2 | HNDJ-690 S -C/X | 690 | ≤800 | ≤630 |
3 | HNDJ-1140 S -C/X | 1140 | ≤450 | ≤630 |
4 | HNDJ-3KS-C/X | 3300 | ≤600 | ≤2500 |
5 | HNDJ-6KS-C/X | 6000 | ≤600 | ≤5000 |
6 | HNDJ-10KS-C/X | 10000 | ≤700 | ≤10000 |
序号 | 检查试验项目 | 型式试验项目 | ||
1 | 绝缘电阻的测定 | 绝缘电阻的测定 | ||
2 | 绕组在初始冷状体下直流端电阻的测定 | 绕组在初始冷状体下直流端电阻的测定 | ||
3 | 工频耐电压试验 | 工频耐电压试验 | ||
4 | 匝间冲击耐电压试验 | 匝间冲击耐电压试验 | ||
5 | 空载试验 | 空载试验 | 空载电流和空载损耗的确定 | |
铁损和风磨损的确定 | ||||
6 | 堵转试验 | 堵转试验 | 堵转电流和堵转转矩的确定 | |
7 | / | 热试验 | ||
8 | 负载特性试验 | 损耗分析 | ||
效率的确定 | ||||
9 | Zui大转矩的测定 | |||
10 | Zui小转矩的测定 | |||
11 | 短时过转矩试验 | |||
12 | 超速试验 | |||
可根据用户要求定制其他试验项目
1、基于以太网的网络拓扑，PC全自动化操作;直观的数据现实与便捷的操作;PC完成信号采集和测量;测量数据实时同步显示
2、空载特性曲线；堵转特性曲线；工作特性曲线
3、试验报告可输出，打印；试验报告格式多样化；强大的报表处理能力；数据转存方便
4、电机数据信息管理系统；与企业数据库联网；数据并网远程可查询；模块化功能
 |  |  |  |
