本装置是按照GB/T13729－92《远动终端通用技术条件》、DL/T630－1997《交流采样远动终端技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》以及国家电网公司《交流采样测量装置校验规范》的要求而设计的三相0.05级表源一体化装置。

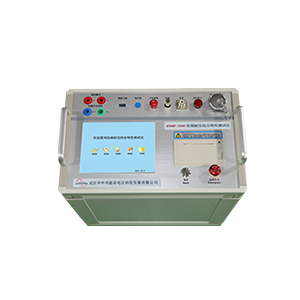

HNBS-II交流变送器校验装置性能特点

◆ 可自动检验电力系统中各种交流采样装置和电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等

◆ 可生成2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控

◆ 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，因此更适合用于现场校验交流采样器和电测量变送器

◆ 可离线（虚负荷）校验或在线（实负荷）检验交流采样器

◆ 设有RS-232接口。通过上位机软件（选件），由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理

◆ 设有大容量的非易失性存贮器，可存贮300台检测原始数据，以供查阅和上传

◆ 电压量程：57.7V、100V、220V

    每相输出容量：10VA

◆ 电流量程：1A、5A

     每相输出容量：10VA

◆ 电压、电流调节范围：0～120%

     调节细度：5×10

◆ 频　率　　

    调节范围：45～65Hz

    调节细度：0.001Hz

    调定值准确度：5×10

◆ 相　位　　

    调节范围：0～359.99°

    调节细度 ：0.01°

◆ 电压、电流、功率测量准确度：0.05%

◆ 电压、电流输出波形失真度： ≤0.3%

◆ 电压、电流及功率输出稳定度：≤0.01%/60s

 （峰－峰值）

◆ 谐波 ：2～31次，　 幅度 0～20%

◆ 相位细度：0.01°•N（N为谐波次数）

◆ 模拟量输出

     电压量程：±1、±5、±10V

     电流量程：±1、±5、±10、±20

◆ 变送器测量

     直流电压： ±1、±5、±10V、 ±20、  1～5、2～10V，      准确度　0.01%

     电流：±1、±2.5、 ±5、±10、 ±20、 4～20mA，       准确度 0.01%

     纹 波：准确度1%；　响应时间 40ms

◆ 工作电源：单相220V±10%，　50Hz±5%

◆ 使用环境：温度20℃±10℃，相对湿度≤85%RH

◆ 体积重量：460×360×175mm ，<15kg
