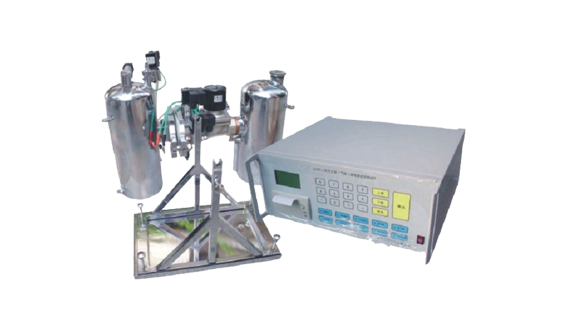

HNRLC-9QYG荣获94年电力部“双新”展会金奖。电力部以科技[1997]209号文发布国家电力行业标准《QJ—25、50、80型气体继电器检验规程》，本产品已列入规程中使用，并荣获国家科委授予95年“新产品”称号。气体继电器校验装置可测：重瓦斯流速、轻瓦斯容积、密封性能、释放阀的启闭压力。

HNRLC系列气体继电器校验装置性能特点

◆ 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。测试原理先进，测量离散率小，误差符合要求，携带方便

◆ 功能更多、应用范围更广。功能11种，除具有直接测试QJ—25、QJ—50、QJ—80、QJ—50W、QJ—80W型继电器流速、容积、密封等检验项目外，还可满足变压器YSF—25、50、80、130型压力释放阀进行开启、关闭压力试验

◆ 自动化程度高。采用微机测控、数码显示，操作试验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印自动化

◆ 技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要，节约设备和试验室大量的投资等优点

◆ 配有QJ—25、50、80流速尺共3把，可分别直接测试相同型号气体继电器动作流速，并与测试仪进行定期校核，是理想的量值传递工具

◆ 实现了气体继电器流速、容积、密封试验和压力释放阀开启、关闭压力等检验项目，全部自动测试并打印记录

◆ 气体继电器流速整定    流速范围：0.6~1.6m/s（具体整定值详见规程）

   精度：压力传感器精度0.5级，数码显示器为4位数、0.000m/s，Zui小分辨率0.02m/s

   出厂试验经QJ-80SX标准流速尺和标准校验台校验，其绝对误差值≤0.04m/s，用测试仪进行流速试验时，测量值自动打印记录

◆ 容积试验
   气体继电器容积整定范围250~300ml（国家电力行业标准）
   容积计量装置的计量元件精度0.5级，Zui小分辨率为5ml，出厂试验经300ml标准量杯测试，其Zui大误差≤5%，测量值自动打印记录

◆ 压力（密封）试验
   压力范围0~150kpa，数码显示器为000.0kpa，Zui小分辨率1kpa，精度1.5级

   气体继电器充满变压器油在常温下加压15kpa持续20Min应无渗漏，测量值自动打印记录

◆ YSF-4型 压力释放阀基本参数
  φ25、50有效径口的开启压力为15；25；35；55；Kpa

  关闭压力8   13.5    19    29.5

  φ80 、130有效径口的开启压力为35；55；70；85；Kpa

   关闭压力19   29.5    37.5    45.5

   开启压力极限偏差≤± 5Kpa

   压力释放阀校验台传感精度0.5级,数码显示器为000.0 Kpa,Zui小分辨率为2Kpa,用于释放压力释放阀开启压力,关闭压力并自动打印记录

◆ 试验介质：气体继电器校验台试验介质为变压器油；压力释放阀校验台试验介质为空气

◆ HNRLC—QJ25、QJ50、QJ80型流速尺      HNRLC —QJ80型流速尺

     流速量程：0.6~1.6m/s，感量0.01m/s，误差≤0.04m/s。流速尺身和大、小砝码均为黄铜制作。当流速整定值为0.6~1.0m/s，用小砝码读取尺身上刻度线左边缘刻度值；

当流速整定值为1.05~1.6m/s时，用大砝码读取下刻度线左边缘刻度值

   HNRLC —QJ50型流速尺

    流速量程：0.55~1.6m/s，感量0.01m/s，误差≤0.04m/s。流速尺身和大、小砝码均为黄铜制作。当≤1.0m/s用小砝码读上刻度线，当＞1.0m/s时用大砝码读下刻度线

   HNRLC —QJ25型流速尺

   流速量程：0.9~1.4m/s，感量0.01m/s，相对误差≤5%。尺身为铝质、只有一个砝码为黄铜制作，只有一条刻度线

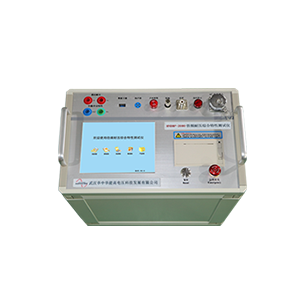

◆ 微机测控箱
   电源：1φ220V 150W

◆ 电动微型空压机：1φ220V 120W
◆ 仪器箱
   气体继电器校验台（铝合金箱）

   外形尺寸：长×宽×高 55×30×46cm 重35kg

   压力释放阀校验台（铝合金箱）

   外形尺寸：长×宽×高 48×37×36cm 重20kg

   微型测控箱（铝合金箱）

   外形尺寸：长×宽×高 42×40×25cm 重15kg

   电动微型空压机（外购件）
