六相继电保护测试仪是近十年来发展起来的一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。所以，微机继电保护测试仪，必将成为现代继电保护工作人员的必不可少的试验工具。

现代微机继电保护测试仪可分为两种形式，一种是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。HNJBC-6600继电保护测试仪是在总结国内外同类产品优缺点的基础上，广泛听取用户意见，充分运用现代微电子技术和电力电子技术而实现的一种新型小型化微机继电保护测试仪，它采用国际流行的DSP和开关放大器技术，单机独立运行功能已十分强大，再配以PC软件，使其能联接电脑运行，功能锦上添花，而其体积和重量只有传统测试仪的一半，先进的设计理念使该款测试仪达到了国际先进水平。

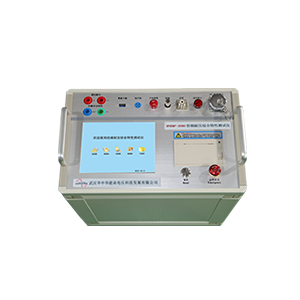

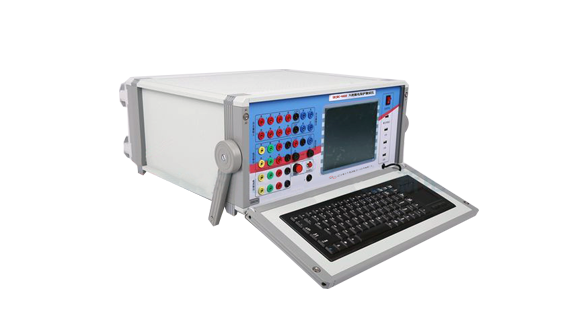

HNJBC-6600六相继电保护测试仪性能特点

◆ 使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。
◆ 高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

◆ 配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
◆ 配备有外接USB接口，可以方便地进行数据存取和软件维护。
◆ 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
◆ 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
◆ 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。
◆ 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到Zui大时，波形仍能保证不失真、不削峰。
◆ 开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。
◆ 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。
◆ 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。
◆ 仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

◆交流电流源

六相共用中性点的电流源，电流上升下降时间 ＜100μs
Zui大输出功率：300VA/相
输出准确度：

分辨力：

单相连续输出时间：

◆ 交流电压源

六相共用中性点的电压源，电流上升下降时间 ＜100μs
Zui大输出功率：≥75VA/相
输出准确度：

分辨力：

◆ 直流电流源

单相输出范围：-10A～+10A或0～20A
Zui大输出功率：200VA/相
输出准确度：

分辨力：5mA

◆直流电压源
直流电压输出范围：-150V～+150V或0～300V
Zui大输出功率：≥100VA
输出准确度：

分辨力：

◆ 交流电压、电流源角度
相角范围：0°～ 360°
准确度：±0.3°
分辨力：0.1°

◆ 交流电压、电流源频率
频率范围：10～1000Hz
输出准确度：

分辨力：0.001 Hz

能叠加2～20次任意幅值的谐波及直流

◆ 计时精度

◆ 开入量
8路独立开关接点输入，自动识别有源接点的极性
兼容空接点与15V～250V有源接点

◆ 开出量
4对可编程开关空接点输出
接点容量：250VDC，0.5A 或 250VAC，0.5A

◆ 同步性
电压电流同步性 ≤50μS

◆ 供电电源
交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%
交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%
3.12 使用环境条件
环境温度：－10℃～+40℃
相对湿度：≤90%
大气压强：80～110kPa
