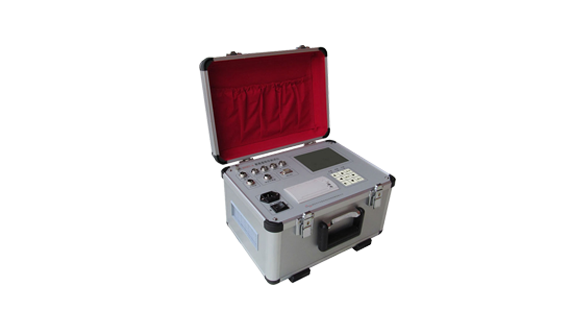

断路器特性测试仪型断路器特性测试仪是我厂针对各种高压开关研制的一种通用型电脑智能化测试仪器。该仪器应用光电脉冲技术、单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械特性参数的测量。该仪器接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）闸全部数据、并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。

断路器特性测试仪断路器特性测试仪性能特点

◆ 采用了先进的传感器，精确、可靠、安装方便，适用面广
◆ 对开关操作电压适应范围大，DC60V—220V均可操作
◆ 能自动判别并显示开关操作中的错误指令和不成功的操作
◆ 测试方法灵活。无论是合闸、分闸操作，一次操作就能获得相应的所有测量数据
◆ 测量数据可窗口显示，也可以打印机输出。打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的速度波形图
◆ 在测量（带主副触头的高压开关）主副触头配合时间时，副触头电阻值在200—2K范围内均可测量
◆ 测试仪体积小、重量轻，便于携带
◆ 抗干扰能力强，能在较强的磁场中正常工作，适合变电站现场测试
◆ 仪器自带操动机构和0—250V交直流电源，可现场操动开关做各种电压的操动试验
◆ 仪器严格按国家标准GB986—89 《交流高压断路器》和GD09—89《高压开关设备常温下的机械试验》中的定义要求进行数据采集和处理

◆ 工作电源：AC220V 10%   50Hz

◆ 开关操作电压：dc220V（机内）（可根据用户要求外输入AC、DC电压）

◆ 功耗：≤50W

◆ 工作环境：-10℃ - +40℃
