随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。断路器特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

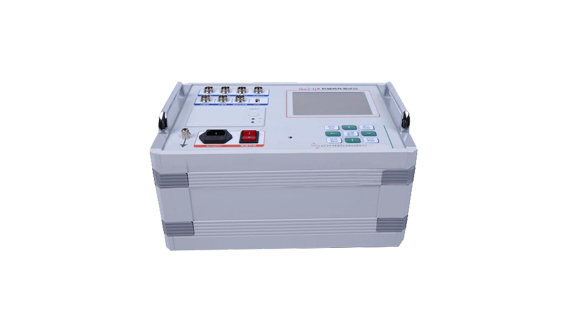

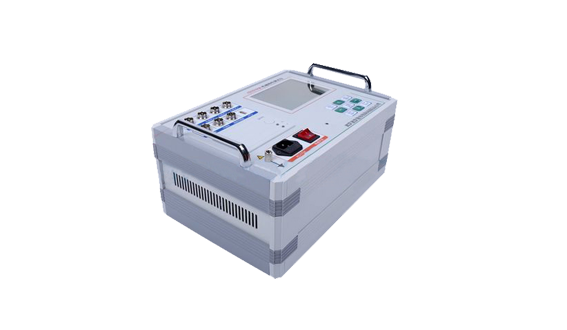

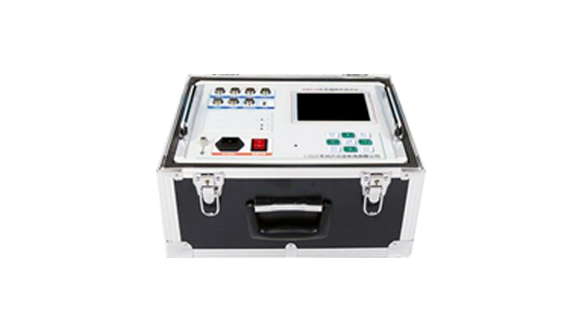

HNGKC-B断路器特性测试仪性能特点

◆ 7寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸式按键，便于现场操作人员使用

◆ 高速热敏打印机，方便现场打印测试数据

◆ 机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流15A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验

◆ 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷

◆ 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关

◆ 开关动作一次，得到所有数据及图形

◆ 主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档

◆ 配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存

◆ 同时可测12路金属触头断口，六路合闸电阻测量

◆ 内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行对比

◆ 内部抗干扰电路可满足500KV变电站内可靠使用

◆ 时间测量：12路

      固有分闸（合闸）时间

      分闸（合闸）相内不同期

      分闸（合闸）相间不同期

      合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.01ms～9999.99ms，分辨率：0.01ms

◆ 速度测量：刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

测速范围：1mm传感器 0.01～25.00m/s

       0.1mm传感器 0.001～2.50m/s

       0.5°角度传感器 1周波/ 0.5°

◆ 行程测量：动触头行程（行程）

      接触行程（开距）

      过冲行程或反程（超程）

      传感器：50mm，分辨率:0.1mm

        360线传感器：360о，分辨率:0.5о

      选配传感器：300mm、500mm、万能传感器

◆  电流：Zui大电流输出为15A。

◆ 交流电源 ：AC 220V ± 10%；50Hz ± 2%

◆ 直流电源：输出电压：20～265V连续可调，输出电流：≤ 15A(短时)

◆ 主机体积：380×280×140mm

◆ 使用环境：-10℃~+50℃

◆ 相对湿度：≤90%
