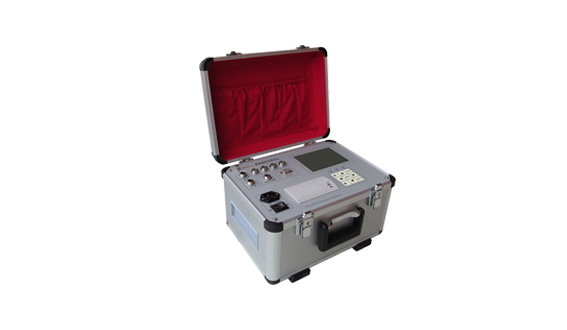

断路器特性测试仪断路器特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，接线方便，操作简单，是高压开关检修试验方便的工具。

断路器特性测试仪断路器特性测试仪性能特点

◆ 640×480高亮彩色液晶图文显示、阳光下显示清晰、高速热敏打印机

◆ 配备嵌入式工业级控制系统、1G存储容量、windows操作系统、触摸屏操作方式、支持外挂键盘、鼠标

◆ 配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报告打印等功能

◆ 两个USB接口支持数据的导入、导出

◆ 内嵌三维动画演示,详细介绍仪器操作流程及专用软件使用方法,方便用户掌握试验方法和仪器的使用

◆ 集成操作电源，无须现场二次电源，现场使用更加方便快捷

◆ 具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断

 ◆ 可测试一路速度，配备角速度传感器、线位移传感器、滑线电阻传感器，几乎涵盖所有型号开关的速度测试

◆ 设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲

◆ 内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证设备及人员安全,仪器并能稳定、准确测试

◆ 支持开关操作机构的低电压试验

◆ 适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量

◆ 测试通道13路：同时测量12路断口的固有分、合闸时间、同期性及1路速度

◆ 时间测试范围：10ms～12s

◆ 时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms

◆ Zui小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms

◆ 合闸电阻测试范围：2000Ω；电阻测试准确度：±2%读数±0.5Ω（选配）

◆ 线圈电流量程：20A；  分辨率：0.01A

◆ Zui大速度：20m/s；分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05

◆ 行程测试范围：6mm～1000mm（由传感器的长度决定）

◆ 行程Zui小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm (滑线电阻传感器)

◆ 测试通道13路：12路断口时间、1路速度

◆ 电源：AC220V±10%、50Hz±1Hz

◆ 操作电源输出：电压20V～250V可调，电流20A，数字程控调整
