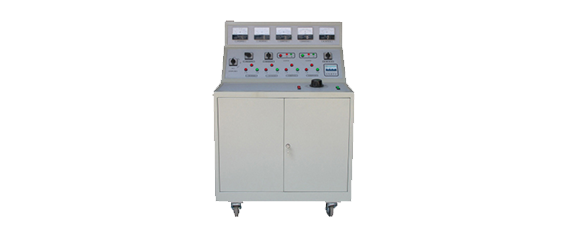

HNZGK-II高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

产品功能说明

1、输出线接线柱前串接10A、16A空气开关作为短路保护。根据用户特殊要求，参数中3 – 4项，可以同时合分闸，没有互锁。请用户注意使用中的要求。

最好每次只能有一组电源输出工作。

2、技术参数中6–7项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值），

3、直流合闸电源输出DC 0 -300V（大容量）是独立的单元 ，可以脱离主体柜，单独使用；也可以与主体柜合并使用，直接从柜体后面板直流300V输出接线柱输出。其详细说明见第五：HZGK-300A开关合闸电源。

4、三相转换开关K1、三相AC380V电压表。

产品操作说明

以检验单相交流电压表为例：

接通输入电源AC380V

1、 连接交流操作电压输出电源线至电压表

2、 检查并确认接线是否，接通总电源开关

3、 将调压器回零，并按“合闸”扭，

4、 再按面板上交流操作电压的“合闸”扭

5、 缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。

6、 试验完毕后，先按面板上交流操作电压的“分闸”扭

再按面板上总“分闸”扭。然后，断开总电源开。

注：
