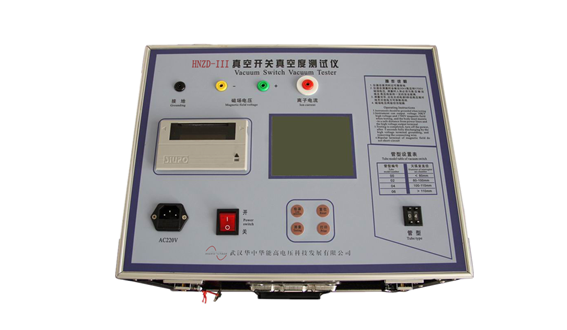

HNGK-III 真空开关真空度测试仪是我公司在 HNGK-Ⅲ型的基础上根据现场用户的反映改进的最新一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。
真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。HNGK-IV型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。
| HNGK-III 真空开关真空度测试仪技术参数 | |||
| 检测对象 | 各种型号真空开关管 | 采样器 | 磁控线圈 |
| 检测方法 | 采用新型励磁线圈进行真空管的不拆卸测量 | 适用范围 | 本仪器为一机多用型，可测多种型号真空开关 |
磁场电压 | 1700V | 检测范围 | 10-5—10-1Pa |
脉冲电场高压 | 30KV | 测量精度 | 10-5—10-4Pa ，10% |
测试真空度时开关管开距 | 正常使用开距 | 10-4—10-3Pa ，10% | |
使用环境 | -20℃~40℃ | 10-3—10-2Pa ，10% | |
主机重量与尺寸 | 24kg 410× 320×370 (mm) | 10-2—10-1Pa ，10% | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线：027-86839376
 |  |  |  |
|
|
|
|
| HNBPXZ-1800 调频式串联谐振耐压装置 | HNVLF-1900 超低频高压发生器 | HNDBP-2000倍频耐压综合特性测试仪 | HNZGF直流高压发生器 |
| HNGK-III 真空开关真空度测试仪技术参数 | |||
| 检测对象 | 各种型号真空开关管 | 采样器 | 磁控线圈 |
| 检测方法 | 采用新型励磁线圈进行真空管的不拆卸测量 | 适用范围 | 本仪器为一机多用型，可测多种型号真空开关 |
磁场电压 | 1700V | 检测范围 | 10-5—10-1Pa |
脉冲电场高压 | 30KV | 测量精度 | 10-5—10-4Pa ，10% |
测试真空度时开关管开距 | 正常使用开距 | 10-4—10-3Pa ，10% | |
使用环境 | -20℃~40℃ | 10-3—10-2Pa ，10% | |
主机重量与尺寸 | 24kg 410×320 ×370(mm) | 10-2—10-1Pa ，10% | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线：027-86839376
将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。
在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
|
|
|
|
