该仪器以高性能的微型计算机机为核心，采用三个独立的电压通道，三个独立的电流通道，三个电流钳，大屏幕图形点阵式液晶显示器，大容量锂电池，电池管理电路，数据存储器，高精度时钟，串行数据接口的硬件设计，达到了便携式相位测量和多功能仪表的新高度，是传统双钳相位表所无法比拟的。

同时，在产品可靠性、小信号测量稳定性、耐用性、用户口碑等方面表现优异，是目前国内市场上销量最大的智能型三相相位仪。

仪器用途

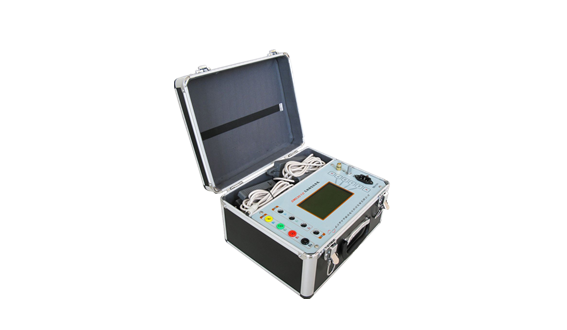

SMG3010便携式三相相位伏安表是理想的便携式相位测量及多功能仪器，

1、可以同时测量多至三路交流电压；

2、可以在不断开被测电路的情况下，通过钳形电流互感器同时测量多至三路交流电流；

3、测量电压间、电流间、电压与电流间的相位差；

4、测量频率；

5、测量功率和功率因数；

6、判断电压、电流相序；

7、测量零序电流。

由于仪器具有上述基本功能，其用途极为广泛：

1、感性和容性电路的判别；

2、继电保护各组CT之间相位关系；

3、检查变压器接线组别；

4、检查有功电度表接线正确与否；

5、判断电度表运行快慢，合理收缴电费；

6、作为漏电流表使用等。

因此，该仪器是电力系统继电保护、计量和用电稽查专业及工矿企业、石油化工、冶金企业进行二次回路检查的理想仪表。

仪器特点

1、一台仪器拥有七大功能：三相电压表、三相钳型电流表、相位表、相序表、频率计、功率表、功率因数表集于一身。

2、实时测量（多至三相）电参数，并显示向量六角图。

3、钳形小电流准确测量，可作为泄漏电流表使用。

4、大屏幕点阵液晶，友好的人机界面。

5、长效镍氢电池，交直流两用电源，方便现场使用。

6、串行数据接口，可连接微型打印机及与计算机通讯。

7、屏幕（数据、图形）保持和存储功能，方便查阅。

8、自换量程，软件校准。

9、高精度时钟，电池容量条形模拟显示。

10、全数字化，高可靠性。

1.测量范围

1.1 相位：0-360°

1.2 电压：5-500V

1.3 电流：10mA-10A

1.4 频率：30-90Hz

1.5 功率因数：-1～+1

1.6 功率：0～2.5KW

2.基本误差

2.1  参比条件

2.2 相位：±1°, 分辨率0.1°。

  注：电流小于50mA时，相位误差小于±3°。

2.3 电压：0.5级，分辨率0.01V。

2.4 电流：0.5级，分辨率1mA。

2.5 功率因数：±2个字

2.6 功率：2.0级

3. 输入阻抗：1MΩ

4.工作条件：

5.附加误差

5.1 在相角测量时，电压、电流在规定的工作条件下取值时，由此引起的附加误差不大于基本误差。

5.2 在测量电流时，导线偏离钳口中心位置，引起的附加误差不大于基本误差。

6.耐压和绝缘

耐压：≥100MΩ；

绝缘：≥2KV/min，50Hz正弦波

7.电源

7.1 机内电池：长效镍氢电池，功耗≤6W, 背光下使用时间约6小时。

7.2 交流电源：85～265Vac, 0.8A, 功率≤8VA。

用户既可从工频市电上取电，也可直接从现场被测设备上取电。
