电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示： ε=εw＋εTA＋εTV＋εr 式中 εw—电能表误差% εTA—电流互感器合成误差% εTV—电压互感器合成误差% εr—电压互感器二次导线压降引起的计量误差% 在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。

电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。 国家电网公司生产运营部最新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。 电压互感器二次实际负荷： 电压互感器在实际运行中，二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。 电流互感器二次实际负荷： 电流互感器在实际运行中，二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。 目前对互感器误差测试时，通常按互感器铭牌上的规定用电流负荷箱和电压负荷箱对互感器进行测试，但互感器运行过程中实际二次负荷是多少？是不是就是互感器铭牌上规定值？互感器在实际二次负荷下的误差是多少？ 为了解决上述问题，实际测试互感器二次负荷就显得特别重要。同时在测试实际二次负荷过程中如何取样电流信号也是比较重要的问题。在测试现场二次负荷时停电断开电流回路既不方便也不安全。我公司产品采用钳型电流互感器（钳表）对线路电流进行采样，方便用户使用。 另外有些公司产品采用取PT电压作为仪器工作电源，这种方式不是很安全，在这种方式下，相当于给PT/CT增加了负荷，同时仪器变压器的瞬间激磁电流很可能引起系统保护动作，影响供电安全。我公司仪器采用大容量锂电池作为仪器工作电源，既可以保障系统安全又可以给仪器提供比较纯净的电源，避免现场电源干扰，保证测量精度。

功能简介

1、安全可靠

国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

2、符合国家检修规程

设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；符合国家相关检修规定。

3、功能齐全

可检测CT/PT的二次负荷项目，轻松实现一机多用。

4、接线简单

采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；

5、测试范围宽

CT负荷测量范围0～60Ω，PT负荷测试范围0～500VA。

6、操作简单

采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。

7、快速打印

采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

8、体积小、重量轻

与同类产品相比，体积更小、重量更轻，非常方便现场使用。

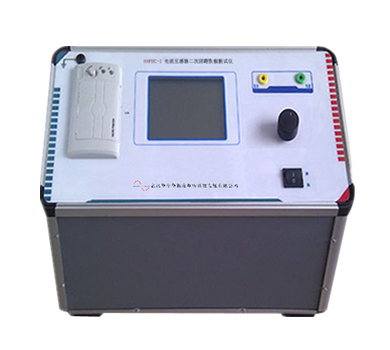

HNFHC-A电流互感器二次回路负载测试仪技术参数
工作电源	AC 220V±10V	PT负荷测试范围	0－500VA
电源输入和输出频率	50－60Hz	工作温度	-10－40℃
设备电源输出波形	正弦波	相对湿度	85%
单机输出电压	0－35V	外形尺寸	380mm×180mm×240mm
CT负荷测试范围	0－60Ω	仪器重量	≤8 Kg
