升流器又称大电流发生器，本系列设备是各行各业在电气调试中需大电流场所的必需设备，本产品采用了新的高导磁材料，使得短路阻抗减少，线圈漏磁小，安匝平衡好，结构紧凑，因而在保证输出电流的情况下，安全可靠、且重量轻、体积小、是实验室不可多得的大电流设备。输出电流：AC：0-20000A输出电压：AC：0-10V

使用条件：

本系列产品适合海拔一千米以下地区，环境温度最高+40℃，最低-10℃，年平均温度20℃及以下地区连续使用，空气相对湿度大于90%。在无导电尘埃、无剧烈震动、冲击的地方，无易燃易爆和足以腐蚀金属、破坏绝缘的气体及蒸气的环境中运行。

结构介绍

本系列产品铁心一般采用芯式结构，以型钢或钢带夹（扎）紧，初级绕组为圆筒式：次级绕组一般为裸铜排绕制而成单(或多匝)线圈，或以铜线绕绕成饼式或螺旋式线圈。次级绕组可根据需要变换联接方式(串连或并连)得到两种或叁种额定输出电压和电流。

使用方法

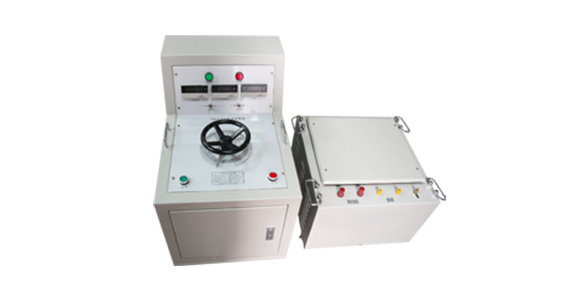

使用前，应先根据所需电流的范围，确定次级绕组的联接方式并联或串联，连接好输出端，在初级选配好与变压器容量相当的调压器，还应在电路中设置必要的开关、熔断器、过流保护以及电压、电流表等电器元件(可参考下图)。我公司可提供配套控制台。控制台具有零位合闸保护和过流保护功能。结构上，有两种方式：一体式和分体式两种。

接入被试品后再接通电源，缓慢调整输入电压，即可输出所需的试验电流。

操作说明

一体式：

（1）将0-200V或0-400V电源接至升流器控制台后电源端子将接地接至升流器的接地端子。

（2）将升流器的输出端接至被试品上

（3）将调压器调至零位，合上电源，“合闸”指示灯亮，根据被试品整定好过流保护值，过流保护设置直读如设为“15”，则为15A

（4）按“合闸”按钮，“合闸”指示灯亮，调节调压器使试品达到试验电流，检查对应的试验项目

（5）将调压器降至零位按“分闸”按钮，试验完毕

分体式：

（1）按好电源

（2）将控制台“变压器输入”端子接至升流器输入端子，将升流器的输出端接至被试品上

（3）将调压器调至零位，合上电源，“合闸”指示灯亮，根据被试品整定好过流保护值，过流保护设置直读如设为“15”，则为15A

（4）按“合闸”按钮，“合闸”指示灯亮，调节调压器使试品达到试验电流，检查对应的试验项目

（5）将调压器降至零位按“分闸”按钮，试验完毕

我公司可根据用户要求为配置升流器输出端的电流互感器，并在控制台上设有对应的输出电流表。使用时用户只需将控制台上“二次电流”端子接至对应的输出端电流互感器上，即可显示输出电流数值。

注意事项

1、为保证试验正确，除必须熟悉本产品说明书外，还必须严格按照国家有关标准和规程进行试验操作并制定切合实际的安全措施。

2、试验设备外壳必须妥善接地

3、升流器次级至被试品，引线不宜太长，截面积要足够（可按6-8A/mm2考察），接触面要处理干净（可用细纱布打亮）保证清洁，平整，以减少输出线路上的压降；

4、电流状态稳定。
