HNYD系列油浸式试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

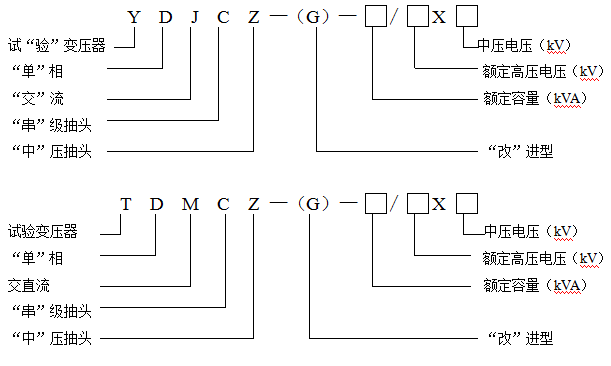

型号含义

产品结构

YD系列油浸式试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。

产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

其外部结构图见图1

内部结构图见图2

图1：单台YD（G）、YD（G）试验    图2：单台试验变压器内部结构图

试验变压器外部结构示意图

试验变压器的容量选择：

标称试验变压器容量Pn的确定公式：Pn=KVn²ωCt×10^-9

式中： Pn----标称试验变压器容量（kVA）

     Vn-----试验变压器的额定输出高压的有效值（kV）

     K------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

     Ct-----被试品的电容量（PF）

     ω----角频率， ω=2πf， f----试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子   几十微法

简单的分级套管     100 – 1000PF

电压互感器      200 – 500PF

电力变压器 < 1000kVA    - 1000PF

       > 1000kVA   1000 – 10000PF

高压电力电缆和油浸纸绝缘  250 – 300PF/m

气体绝缘       - 60PF/m

封闭变电站，SF6气体绝缘   100 – 10000PF

对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考

Vn = 50–100kV   K=4

Vn = 150–300kV  K=3

Vn > 300kV  K=2

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

2.了解更多华能高电压产品信息请进入 产品中心 。服务热线：027-86839376
