本试验装置主要针对10kV、35kV、300MW火力发电机, 10kV、35kV电力变压器及线路等所有电气主设备的电气耐压试验设计制造。超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门利用0.1Hz超低频高压发生器成套试验装置，采用了降低试验频率的方法从而降低了试验电源的容量，因此大大简化了现场试验难度。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部已委托武汉高压研究所起草了《35KV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器等的设备耐压试验。

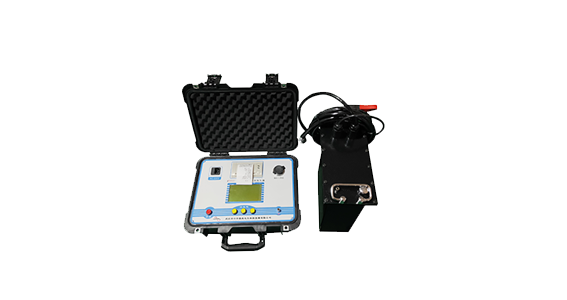

本产品融合了国外超低频的技术优点并创新采用现代数字变频技术，利用微机光电子控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、智能真彩人机界面操作系统，清晰直观、功能强大能实时显示试验时输出波形、并带有打印机可即时打印输出试验报告、一插既用的USB下载端口可实时下载试验数据到电脑实现数据的异地保存及打印输出功能。本设备的设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大，本产品均克服这样一些不足之处。另外，本公司的创新型产品有如下强大功能：

1、试验电流、电压、波形数据均直接通过高压侧实时采样获得，所以数据真实、准确。

2、系统过压保护：当设备输出超过所设定的限压值时，仪器将停机保护，动作时间小于15毫秒。

3、系统过流保护：设计为高低压软硬件多重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于15毫秒。

4、系统高压侧保护电阻设计在升压体内，所以系统外不需另接保护装置。

5、本系统采用了高低压闭环负反馈控制电路，所以输出无容升效应。

6、本系统高压控制部分采用我公司创新型光控高压开关单元，控制准确、安全可靠。

7、本装置采用彩色人机界面触摸控制加控件式模块化软件操作系统，精准直观。

8 、本装置一机多用，可同时测量被试品的电容量、绝缘电阻、泄漏电流、及交流耐压试验。

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
