随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q>10)；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全。
2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备。
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤。
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。
1、主要技术参数
额度输出电压 | 0～60kV(AC有效值)及以下 |
输出频率 | 50Hz |
谐振电压波形 | 纯正弦波，波形畸变率≤1% |
工作制 | 满功率连续工作时间1min |
品质因素 | 10～40 |
Zui大试验容量 | 3000kVA及其以下 |
工作电源 | 380V±15%、工频50Hz |

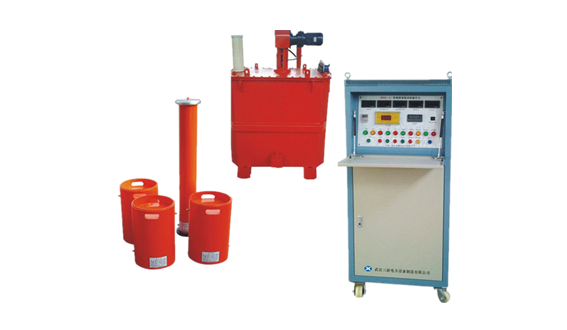

2、列产品配置及适用范围
产品型号名称 | 适用范围(出口电压20kV及以下电压的发电机或电机的交流耐压试验，试验频率：50Hz) | |||||
控制台 | 调压器 | 电抗器(干式) | 励磁变(干式) | 分压器 | 适用范围 | |
HNFG-(A)(G)-200/25 | 30kW | 30kVA | 200kVA / 25kV | 30kVA | 30kV | 水力发电机 |
HNFG-(A)(G)-300/50 | 60kW | 60kVA | 300kVA / 50kV | 60kVA | 50kV | 火力发电机 |
HNFG-(A)(G)-600/50 | 60kW | 60kVA | 200kVA / 50kV | 60kVA | 50kV | 火力发电机 |
HNFG-(A)(G)-1200/50 | 120kW | 120kVA | 200kVA / 50kV | 120kVA | 50kV | 水力发电机 |
HNFG-(A)(G)-2750/55 | 300kW | 300kVA | 750kVA / 55kV | 300kVA | 60kV | 水力发电机 |
注：可根据试品对象参数定制解决方案
3、电力系统常用水力发电机的电容量参考表：
类别 | 发电机的参数 | ||
额定容量(MW) | 额定电压(kV) | 相电容(μF) | |
水力发电机 | 72.5～85 | 10.5 | 0.694 |
125～150 | 1.8～1.9 | ||
300 | 15.75 | 1.7～2.5 | |
400 | 18.0 | 2～2.5 | |
600 | 2.1～2.5 | ||
 |  |  |  |
|
|
|
|

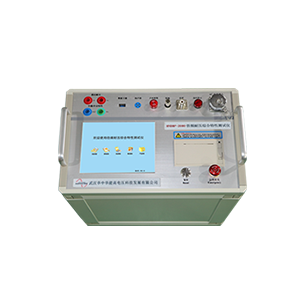

| HNBPXZ-1800 调频式串联谐振耐压装置 | HNVLF-1900 超低频高压发生器 | HNDBP-2000倍频耐压综合特性测试仪 | HNZGF直流高压发生器 |
