在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。HNJF-3100无局放测试仪适用于各种电压等级和容量的变压器、互感器、发电机、避雷器、套管、GIS、电容器、电力电缆、开关及其它高压电气设备的局部放电检测、在线监测。

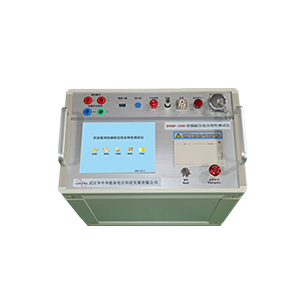

HNJF-3100无局放测试仪性能特点

◆ 二通道局部放电测量，同步采样处理显示

◆ 内、外同步随意选择，并具有零标指示及相位分辨功能

◆ 显示方式：自由选择椭圆、直线、正弦三种显示方式

◆ 单个放电脉冲波形分析、以便确定放电性质

◆ 随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录

◆ 增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果

◆ 可对特殊或随机波形进行单次捕捉抓取并进行详细分析

◆ 抗静态干扰功能，可去除相位固定的干扰信号

◆ 相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰

◆ 带通滤波器采用模拟、数字混合滤波技术，带宽可任意组合，有效抑制各种干扰

◆ 任意相位开窗，单窗、双窗任选，360度内任意选择自由开窗

◆ 在检测局部放电的同时，能够监视试验电压

◆ 对局部放电脉冲进行放电测量、放电时间、波形分析

◆ 二维和三维局部放电图谱显示

◆ 任意存贮、打印局部放电图形及数据，自动生成试验报告

◆ 测量通道：独立2通道
◆ 可测试品的电容量范围6pF~250μF
◆ 检测灵敏度：0.1pC
◆ 采样精度：12bit；采样速率：20M／S
◆ 显示工作方式

  显示方法：椭圆——正弦——直线
  触发同步方式：分内外触发方式，内触发为仪器电源同步触发，50Hz；外触发为同步试验电源工作频率，50~400Hz内任意频率
  外触发同步信号输入电压：10~200V，输入功率<1伏安
  信号相位判定：椭圆显示为极坐标方式，正弦显示为正弦波方式，其显示图形的起点为试验电源的零点，其显示图形的长度为试验电源的一个周期，外触发同步方式下系统真实准确地显示了试验电源的周期、相位
◆ 时间窗：相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开
◆ 滤波频带：3dB低频端频率fL分10、20、40kHz档，3dB高频端频率fH分80、200、300kHz档，fL和fH可灵活任意组成各种滤波通带
◆ 信号放大器
  增益调节：分增益粗调和增益细调，增益粗调分5档，档间增益差20dB（10倍），误差±1dB调节；增益细调范围>20dB
  放大器正负极性响应不对称性：<1dB
◆ 局放信号测量：可在连续、放大等显示工作方式下测量局放信号，误差±5%（以满量程计）
◆ 具有数据存储，回放功能，具有打印功能，生成标准试验报告
◆ 工作环境温度：-10～45℃，相对湿度：≤95%
◆ 电源AC220V；频率50Hz；功率300W
