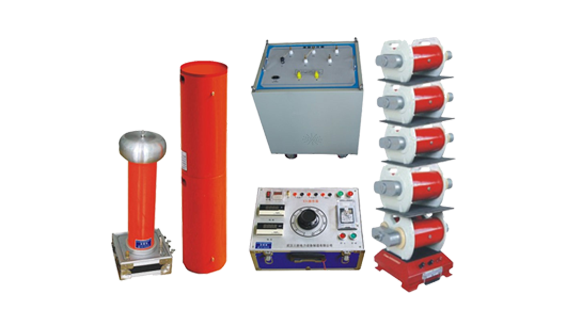

HNBP-(L)可调串联谐振试验成套装置，又称容式电压互感器实验装置，根据国家规定校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，HNBP-(L)可调谐振升压装置是国内先用于现场效验的可调试谐振装置，已广泛用于国内500kV及以下的电容式 电压互感器的现场校验。

HNBP-(L)可调串联谐振试验成套装置性能特点

★ 成套系统
1.输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。
2.需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20～80。
3.当试品发生击穿，回路失谐，电抗器立即起到限制短路电流作用，回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。
4.该装置为干式组合式串联谐振装置，由干式试验变压器（励磁变压器）和一台干式电抗器组成。
5.本装置整套设备应为组合式，适合现场使用。
6.调压控制箱有过流保护功能，过流保护采用拨码整定。
7.本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范围的调节其电感值。
★ 串联谐振升压设备
★ 电抗器与励磁变压器
1.电抗器的电感值与额定电感值之差不超过额定电感值的-5%～+3%。
2.电抗器绝缘水平能耐受其额定电压的1.2倍工作频率电压作用lmin不发生闪络、击穿。
3.电抗器在谐振装置工作时对应的负荷和时间下，绕组温升不大于45K。
4.电抗器在额定电压下，5min内进行两次高端对地短路放电，整个装置不发生损坏。
5.电抗器局部放电试验在装置自身系统下进行，在额定电压下不大于10pC。
6.调感电抗器操作性能平稳、灵敏、无卡涩，并可连续可调，气隙位置指示与电感值有对应关系，指示位置应正确、可靠。
7.电抗器操作系统的连接为软连接，具有一定的调节范围。
8.电抗器空载损耗耐压后值与耐压前值之比不大于1.02倍。
9.励磁变压器的直流电阻、变比、绝缘电阻、介损性能要求符合GB1094.1、GB1094.2、GB1094.5的性能要求。
10.干式励磁变压器温升性能满足额定容量条件下绕组温升不大于45K，绝缘不开裂。
11.励磁变压器绝缘水平应耐受工作频率下的1.2倍额定输出电压作用5min，不发生闪络、击穿。

HNBP-(L)可调谐振升压装置主要技术参数如下表所示：

注：
