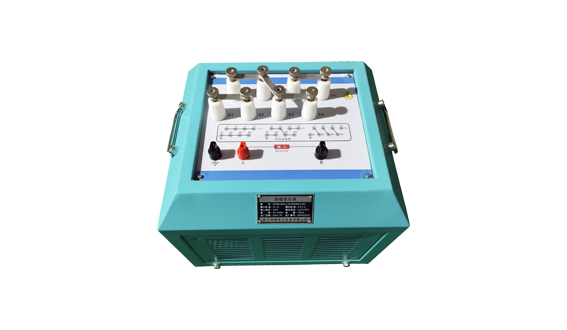

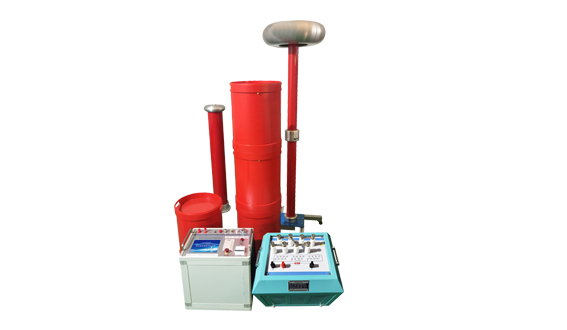

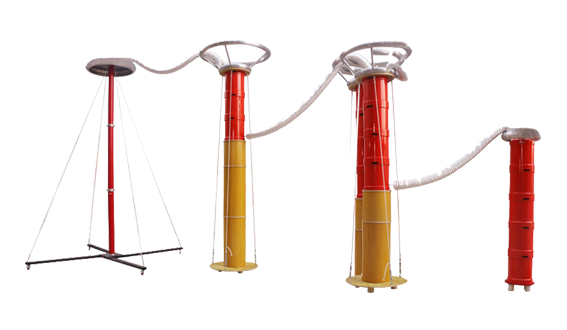

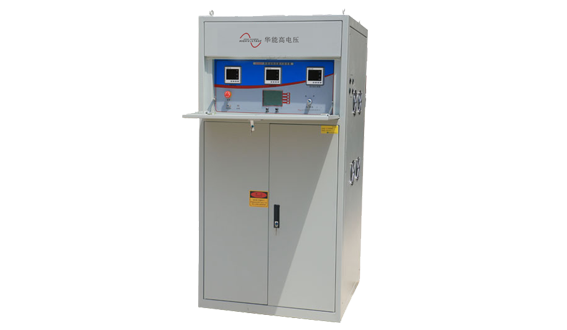

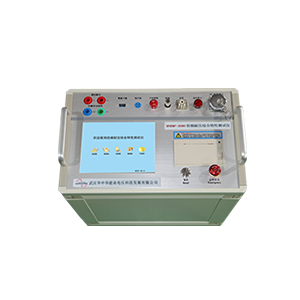

HNBPXZ变频串联谐振试验成套装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

HNBPXZ变频串联谐振试验成套装置性能特点

◆ 体积小，重量轻，操作方便

◆ 屏幕显示测试数据和状态，及操作步骤提示

◆ 灵活的测试电压，频率调谐范围，时间压力

◆ 测试结果可以计算出样品的电容，高分辨率，0.1Hz的频率分辨率，高安全性和可靠性

◆ 装置具有过流，过压，IPM和放电保护功能，可有效保护个人安全设备

◆ 测试结果可以打印

◆ 额定容量：1300kva

◆ 额定电压：130kv，260kv

◆ 输出的电压波形是正弦波

◆ 波形失真率：≤1%

◆ 绝缘水平：压力1.1倍额定电压1min

◆ 可以连续工作时间：额定电流，额定容量5min

◆ 允许该装置中的上升时间≤65K各部分的额定容量连续操作

◆ 设备本身的品质因数Q≥30（F = 40Hz时间）

◆ 系统精度：RMS 1级

◆ 输入电源：单相380V电压，频率为50Hz

◆ 电源逆变器工作频率：30-300hz

◆ 频率分辨率：分辨率；频率不稳定：≤0.1%

◆ 用流，过压，过热的测试项目，电力和闪络保护
