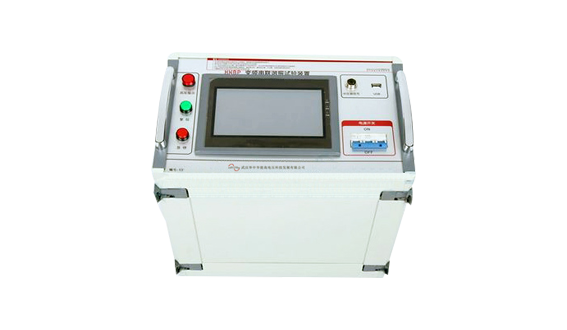

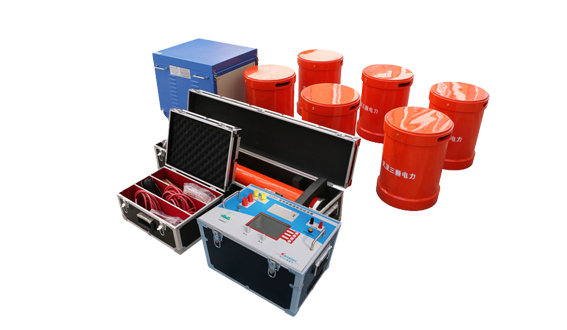

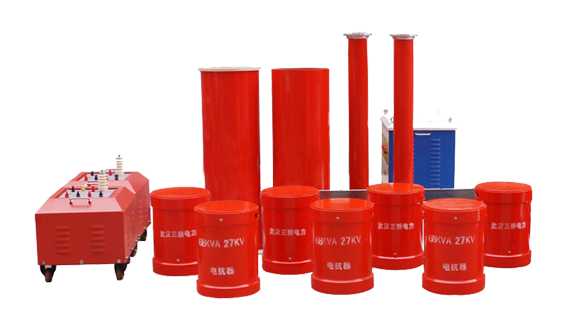

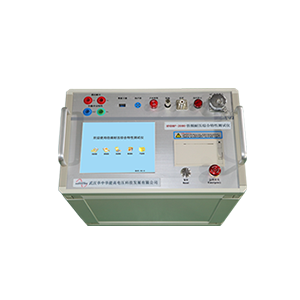

串联谐振试验成套装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。HNBPXZ系列串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。

配置表说明：

1、产品型号名称：HNBPXZ-27/54/108-108，HNBPXZ为设备型号；27/54/108分别为单节电抗器的电压（单位:KV）、两节电抗器串联的电压、四节电抗器串联的电压；108为设备总容量（单位：KVA）;

2、试验对象为常规配置，仅供参考，如需兼顾，详细方案请致电：027-84624498；

3、如现有设备容量过小，电压过低，可增加电抗器增加，增加分压器提高测量电压。

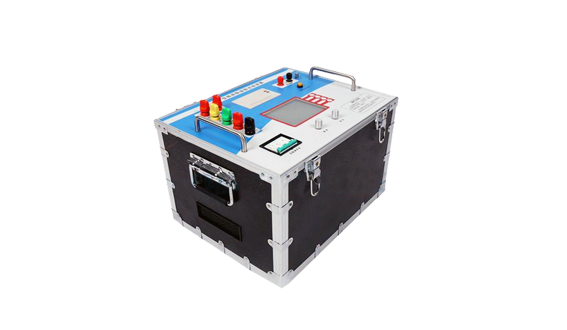

HNBPXZ便携式串联谐振试验成套装置性能特点

◆稳定性、可靠性高

系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

◆自动调谐功能强大

系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

◆支持多种试验模式

系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

◆系统人机交互界面友好

试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。

◆保护功能完善

具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

◆谐振电压波型：正弦波，波形畸变率＜1.0%

◆输出频率：30～300Hz

◆工作制：满功率输出下，连续工作时间60min

◆品质因素：30～80

◆输入工作电源：单相380/220V±10%，50Hz

◆环境温度：－10℃～+50℃

◆相对湿度：＜95%，无凝露状况
