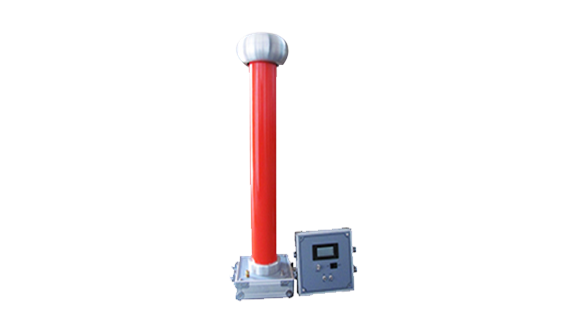

HNFRC系列交直流分压器是阻容等电位屏蔽分压式高压测量装置。主要用于工频高压，工频峰值的测量。是代替高压静电电压表的首选。具有操作简便，显示直观，精度高、体积小、重量轻等特点，适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。

本交直流分压器通过仪表线与高压测量端相连，可实现远距离清晰读数,使用安全、方便。输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，从而实现高稳定度，高线性度。

交直流分压器所选用的关键元器件一律为美国原装进口，电阻为德国进口。与国内同类产品比较、结构更小、重量更轻、可靠性更高、内部局部放电量更小。填充物为干式介质材料，是充油式分压器更新换代产品；使用过程中无须任何维护，不受温度及季节变化，一年的漂移远远小于国家标准规定的值，效准时间可以延长，使用寿命也大大的延长。三年免费质保，让您的测试工作无后顾之忧。

使用方法

1.将交直流分压器接地端与高压源的地及地网相连，参照上图。注意，决不可因没有地线而接到零线上，这样会带来危险，严重的会危及生命。

2.将交直流分压器与高压变压器的高压端相连，并用接线螺栓将高压线拧紧。

3.将仪表底座上的输入端插入交直流分压器的测量端,测量直流时将钮子开关切换到“DC” 档,测量交流时将钮子开关切换到“AC”档。

4.若测量交流时，操作步骤如下：

（1）、测量交流工频峰值步骤：将钮子开关切换到“AC”档，另一个钮子开关切换到UPeak。

（2）、测量交流有效值步骤：将钮子开关切换到“AC”档，另一个钮子开关切换到URMS。

5.所测电压小于20kV时选择“LOW”档，当超过20kV时请选择“HIGH”档，从而获取更高精度的测试值。

6.打开“Power”开关，选择合适档位，此时交直流分压器上将显示“0.000”或“00.00”,此时即可开始测量（在交流的测量中，出现不归零现象是正常的，不影响显示的准确度。当在直流测量时表会回到“00.00或0.000”）。

7.待测试完毕后，切断高压，等交直流分压器上读数为“0.000” 或“00.00”时方才进入现场。

8.在测量直流时，若有滤波电容，应先对滤波电容充分放电，使数字分压器指示的读数为“0.000”时，才可以做相关操作。

9.在使用和保养中，均应注意交直流分压器表面的清洁，防止污秽，此仪器应置于干燥处，妥善保管。

注意事项

1. 使用中，100KV以下交直流分压器周围2米内不得有杂物，（150KV-200KV交直流分压器为3米，300KV以上高压数显表为4米）仪表与高压数显表保持远距离，严格保持安全操作距离。

坚持轻拿轻放原则，切不可碰撞，挤压等。

2、该交直流分压器应该放在干燥的空气中，使用完毕后应将放回铝合金机箱中，以免受潮。

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
