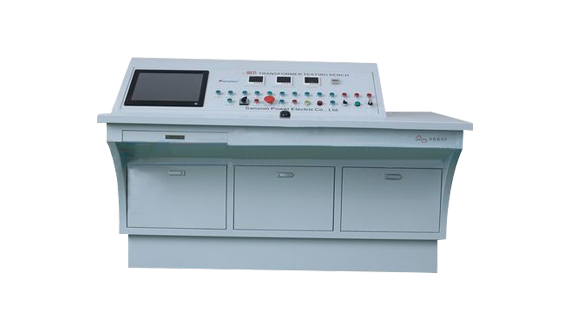

HNBZT系列变压器综合试验台适用于供配电系统、变压器制造厂、工矿等企业单位。该试验台集变压器多项试验功能于一体，具有变压器各项试验控制、监视、测量、保护等多种功能。该系统操作简单直观、性能可靠、测量数据准确。能准确测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、变比组别、绕组直流电阻；并自动换算到额定电压下的空载损耗、额定电流下和温度下负载损耗和阻抗电压百分比。另外该系统还可安全可靠完成变压器工频耐压试验、感应耐压试验以及变压器温升试验。为检测或修造变压器提供可靠的数据。

HNBZT变压器综合测试台性能特点

◆ 可设定电压电流比率，PT、CT自动量程切换，测量值直接显示
◆ 采用高档的处理器，使用独特科学的算法进行运算和处理，模数转换采用高精度快速A/D转换 器，模拟信号的调节也采用了目前先进的处理技术，确保仪器高性能、高精度、高可靠性
◆ 采用Access数据库保存原始数据，可方便的将被试验设备的全部参数、试验数据、环境温度、试验日期等资料一并存储，形成设备档案，便于日后查询分析
◆ 具有过载报警指示，线路接错保护，误操作保护、过压、过流保护等功能

◆ 系统测量范围:

本配置可测试1000KV、750KV、500KV、220KV、110KV、35KV及以下电压等级，单、三相电力及其它各种特种变压器

◆ 变压器空负载特性测试仪（功率计）

工作电源：  AC 220 ± 10%        45Hz -- 60Hz

电压测量范围：50V -- 600V      测量精度：0.2%

电流测量范围：0.1A -- 20A      测量精度：0.2%

功率测量： CosΦ≤0.1          测量精度：0.5%

        CosΦ≥0.1        测量精度：0.3%

频率测量范围：45Hz -- 60Hz      测量精度：0.1%

◆ 变压器变比组别测试仪

工作电源： AC  220 ± 10%     45Hz -- 60Hz

变比测量范围：1.0000 -- 9999.9  测量精度：0.1%

组别测量范围：组别1 -- 组别12

◆ 变压器直流电阻测试仪

工作电源：AC  220 ± 10%      45Hz -- 60Hz

输出电流：0.1A、1A、5A、10A. 20A 40A

电阻测量范围：1uΩ – 20KΩ

◆ 中频发电机组/三倍频发生器

额定容量： 10-1500Kw/100KVA

输入电压： 400V

输出电压：0 --1000V连续可调

输出频率：100Hz/150 Hz

◆ 三相调压器（自藕调压器）

额定容量：10-3000KVA

输入电压：400V/1000V

输出电压：0 --650V连续可调

输出频率： 50Hz

◆ 试验变压器

额定容量： 5-500kVA

输入电压：200V/400/600/1000

输入频率：50Hz

输出电压：0-500kV

输出频率：50Hz

◆ 高压电流互感器

标准电流比：20/20   40/20

测量精度： 0.05/0.1级

绝缘电压：12KV  35 KV   110 KV   220 KV

◆ 高压电压互感器

标准电压比：12KV/500  35KV/500  110KV/500  220KV/500V

测量精度： 0.05/ 0.1级

绝缘电压：12KV 35 KV 110 KV 220 KV

◆ 绝缘油介电强度测试仪

输入电压：AC220V

输出电压：AC0-80kV

升压速度：2kV/s

测量精度：2.0％

◆ 绝缘电阻测试仪

输出电压：DC5000V、DC2500V.DC1000V

绝缘电阻：5MG—200GΩ

测量精度：± 5%

◆ 补偿电容器

电容量：10-10000千乏

温度探针

温度范围：-20-35

◆ 抗干扰介质损耗测试仪

    使用条件：5℃—40℃  RH＜80%

    高压输出：0.5KV—10KV,每档增加500V,共计10档

    容量：1000VA

    精度：

    分 辨 率：tgδ: 0.01%    Cx: 0.1pF

    测量范围：tgδ<50%   30P＜Cx＜60000P

           10KV      Cx＜20000P
