变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之 确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈 移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应 也发生变化，根据频域响应曲线即可判断变压器的变形程度；基于以上思想和先进的测量技术，本公司设计了变压器绕组变形分析仪，该仪器能准确绘制各相 频域响应曲线，通过测量曲线的横向、纵向对比，可以准确的判断变压器的变形程度。本仪器符合 DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

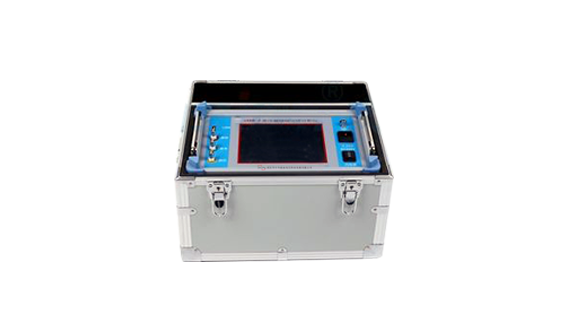

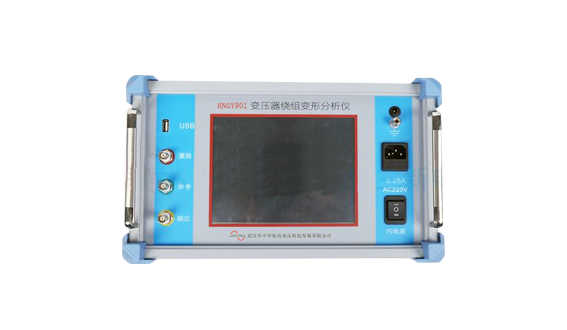

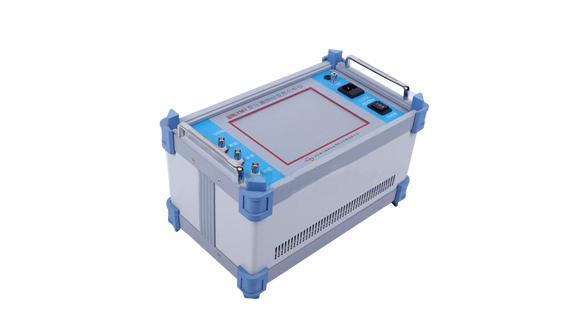

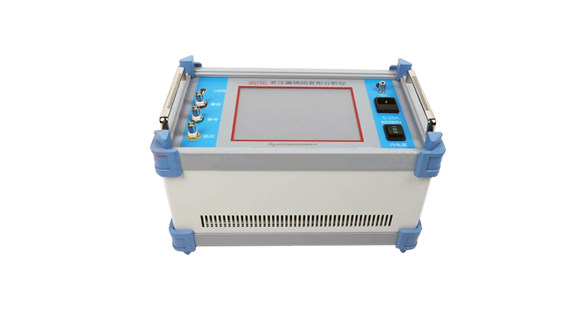

HNGY901变压器绕组变形测试仪性能特点

1. 采用先进的 DDS 扫频技术；
2. 采用双电源供电：市电 AC220V±10%，内电源 6V5AH 蓄电池；
3. 采用高速，高集成化微处理器设计；
4. 输出正弦波幅值可通过软件设置；
5. 双通道 16 位 AD 采样；
6. 8 寸彩色触摸屏，亮度可调；
7. 多可以保存 120 组测量数据，供随时查阅或上传至 PC 机；
8. 有强大的上位机软件，曲线分析、打印和生成 word 文档；
9. USB2.0 接口,支持数据上传和联机测试；
10. 主机尺寸：35cmX21cmX21cm；
11. 主机重量：约 5KG。

1，设置 6 种不同的扫描方式：
线性 1K-1000KHZ_1.0 步进 1KHZ     1000 点
线性 1K-1000KHZ_0.5 步进 0.5KHZ   2000 点
线性 1K-2000KHZ_1.0 步进 1KHZ     2000 点
线性 1K-2000KHZ_0.5 步进 0.5KHZ   4000 点
分段 100HZ - 1000KHZ          1440 点
分段 100HZ - 2000KHZ          2440 点
2，测量范围：(-100dB）-（+20dB）
3，测量精度：0.1dB ;
4，扫描频率精度：0.01%；
5，信号输入阻抗：1MΩ；
6，信号输出阻抗：50Ω；
7，同相测试重复率：99.5%；
