适用范围

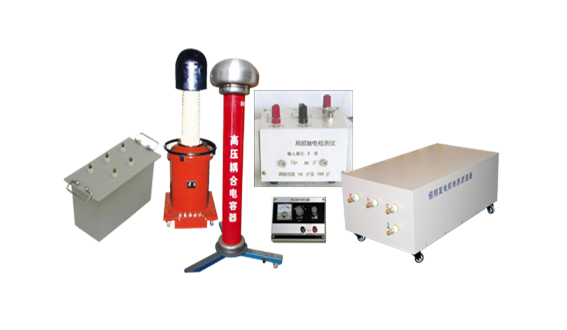

本设备主要用于部分35kV电压等级、20000KVA等级以下电力变压器倍频耐压、局部放电试验。
使用条件
海拔高度：≤1000m
环境温度：-10℃～+40℃
相对湿度：<90%（25℃时）
使用环境：户内
无导电尘埃
无火灾及爆炸危险
不含有腐蚀金属和绝缘的气体存在
电源电压的波形为实际正弦波，波形畸变率<3%
设有一可靠接地点，接地电阻≤0.5Ω
遵循标准
GB1094.11-2007 …………………《电力变压器第11部分干式变压器》
GB/T.311.1-1997 ………………《高压输变电设备的绝缘与配合》
GB/T.16927.1-1997 ……………《高电压试验技术》第一部分 一般试验要求
GB/T 16927.2-1997………………《高电压试验技术》第二部分 测量系统
GB/7354-2003 …………………《局部放电测量》
GB/T509-1991 …………………《电力变压器试验导则》
| HNJF-II 型局部放电检测仪技术参数 | |
测量通道数 | 3通道（标准） |
可测试品的电容量范围 | 6PF~250µF |
| 检测灵敏度允许电流 | （见表一） |
无局放变压器技术参数 | |
单台电压等级 | 10 － 300KV |
空载电流 | ＜ 8% |
阻抗电压 | ＜ 7% |
额定电压局放量 | ＜5P |
| 倍频发电机电源滤波器LBS-800/43技术参数 | |
三相额定电压 | 800V |
额定电流 | 43A |
频 率 | 100～200Hz |
线 路 数 | 3 |
衰减特性 | 10KHz ～ 100KHz ≥ 60dB |
100KHz ～ 300KHz ≥ 70dB | |
背景噪音 | 额定电压下 Q≤ 5 PC |
| JZF—10校正脉冲发生器技术参数 | |||
输出电荷量档位 | 5 PC、10 PC、20 PC 、50PC | 极性 | 正负交替 |
重复频率 | 1.2KHz | 频率变化范围 | >±100Hz |
脉冲上升沿时间 | <100ns | 脉冲下降沿时间 | >100us |
注入电容 | 10PF 电容误差 Ec≤±４％ | 方波电压幅度误差 | Eu≤±４％（50PC档位） |
校正电荷误差 | Eq=(Eu2+Ec2)1/2 ≤±5％ | 尺寸 | 160mm×125mm×50mm |
重量 | 0.5kg | 电池 | 6F22 9V |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华能高电压产品信息请进入 产品中心 。服务热线：027-86839376
 |  |  |  |
|
|
|
|
